加热管

加热管

加热管的目的是防止烟气中的水蒸气在烟气道某处以不受控制的方式冷凝。加热管预热烟气到130-150度以保持水在气态状态。 热气到达分析仪气体干燥器,在这里水蒸气被冷凝并尽快除去。这种方法对于测量 SO2, NO2, Cl2, NH3 及其他可与水反应生成化合物而造成测量误差的气体特别推荐。.

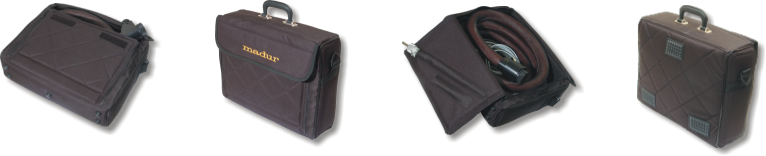

加热管在携带箱中(配有附件)

加热管在携带箱中(配有附件)

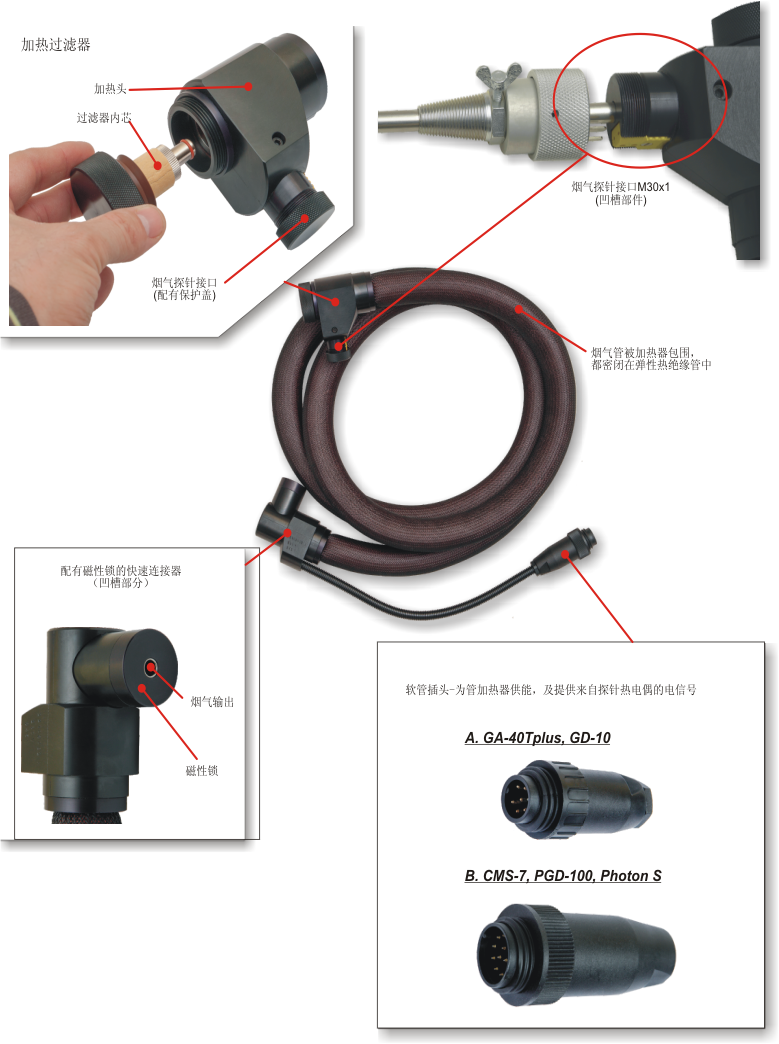

加热管以及它的主要元件

加热管与以下马杜分析仪及干燥器一起工作:

  1. GA-40Tplus, PGD-100(自2014年起), GD-10 - 管配有7芯插头
  2. CMS-7, PGD-100 (旧版), Photon S - 管配有13芯插头

加热管将烟气探针管与分析仪连接起来。
由于包围管的加热器和管的热绝缘,管中烟气被保护而不会发生不受控制的水蒸气冷凝。
管与分析仪由方便易操作的连接器连接。
在管的另一边有一M30x1螺纹接口用于连接马杜标准探针。
管配有加热过滤器及70µm玻璃微纤维过滤芯

加热管以及它的主要元件

A. GA-40Tplus 分析仪加热管和 GD-10烟气干燥器 (7芯插头)

名义长度 L (下列图样) 3m ÷ 10m - 参见订购指南
烟气探针装置类型 MM30x1 - 凹槽部件 (参见下图图样 #2)
烟气过滤器类型 内置加热过滤器及可替换内芯
I加热烟气过滤器内芯 (图样 #3): 材料 | ID | OD | 长度 | 孔尺寸 玻璃微纤维| ID=16mm | OD=20mm | L=32mm | 70µm
烟气接口类型(分析仪末端) 凹槽快速接口 ID=8mm 及磁性锁(图样 #4, #5)
烟气通道材料 Inox钢(f装置, 过滤器单元), PTFE (管道)
弯曲半径 (最小) 150mm
热电偶补偿缆线类型 K型或S型 - 参见订购指南
加热器电功率 ~115 W/m
电插头类型 80°C ÷ 160°C
电插头类型 7芯, 凸起, Binder 693系列或等效 (参见图样 #6)

B. CMS-7加热管及Photon S分析仪和PGD-100烟气干燥器 (13芯插头)

电插头类型 13芯, 凸起, Binder 694系列或等效 (参见图样 #7)
所有其他数据都与上面 table A 一致

C. 附件

D3m ÷ 5m管装运箱尺寸 - S 尺寸 440mm x 350mm x 130mm
8÷10m 管装运箱尺寸 - M尺寸 500mm x 440mm x 160mm

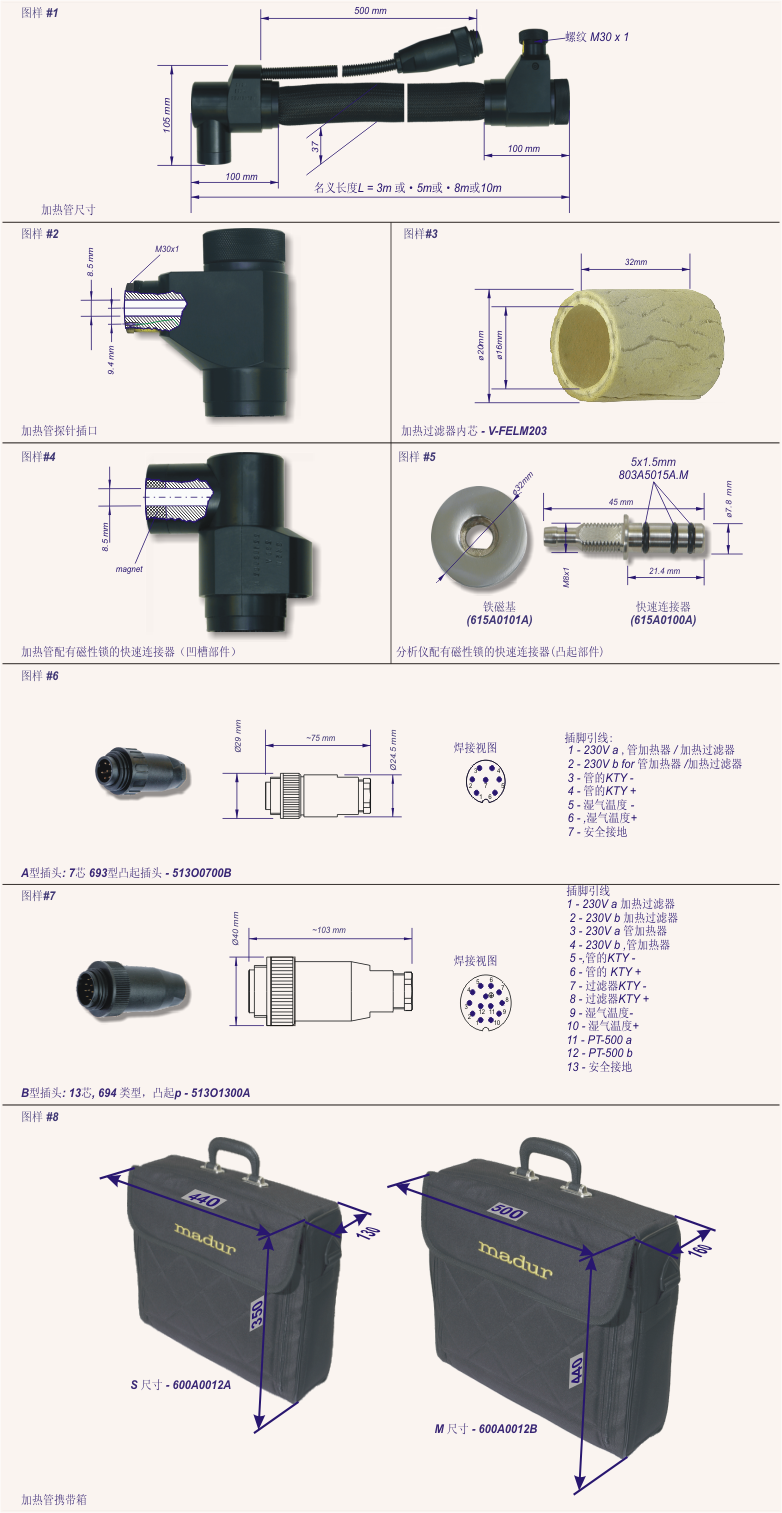

图样

图样

通过下表简单的四个步骤,选择分析仪所需的部件。 它允许选择主要结构部件,例如装箱类型或供电电压,烟气传感器等等。 有些元件,比如探针管应该分开选择。 被选择的构件会生成一个马杜代码列表,以确定所选的配置。 这些代码接下来可以发送给我们的销售工程师进行审核,进而获得报价。


Presenting prices principles

连接探针到加热管

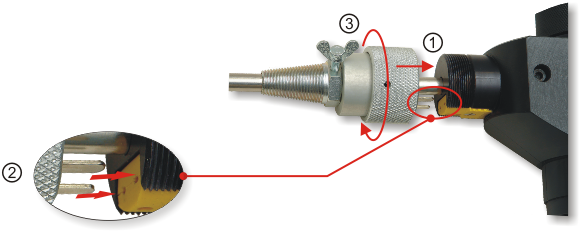

  1. 将探针管末端插入加热管孔内并推直到它停止。
  2. 注意将热电偶芯轻轻滑入它们的位置不要弯曲!
  3. 拧紧探针管套。
连接探针到加热管

更换加热探针过滤芯

为了分析仪/烟气干燥器的正常工作,提供无烟尘和无固体颗粒物的样气十分必要。
依据分析仪工作的环境,过滤器污染程度不同。
因此定期检查过滤器及其过滤芯的情况很重要,如果它被污染了,应更换一个新的。

警告:加热管元器件很烫-操作时请戴手套!

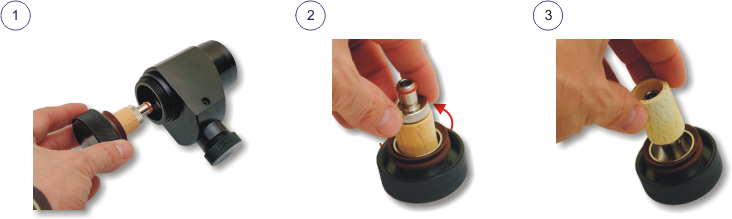

  1. 拧开带有过滤器支架的盖子。检查过滤器情况。
  2. 拧开固定过滤芯的部件。
  3. 替换过滤芯。
  4. 将过滤芯固定并将盖子盖回加热管。
更换加热探针过滤芯

加热管烟尘测试和烟尘测试适配器

只有借助特殊烟尘测试适配器才能用加热管进行烟尘测试(分开订购)。
订购代码: Z40T-HOSE-NAKR02

加热管烟尘测试和烟尘测试适配器

警告:加热管元器件很烫-操作时请戴手套!

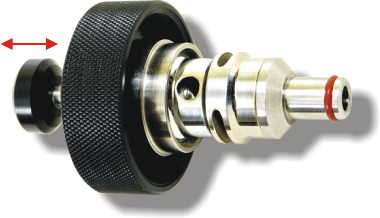

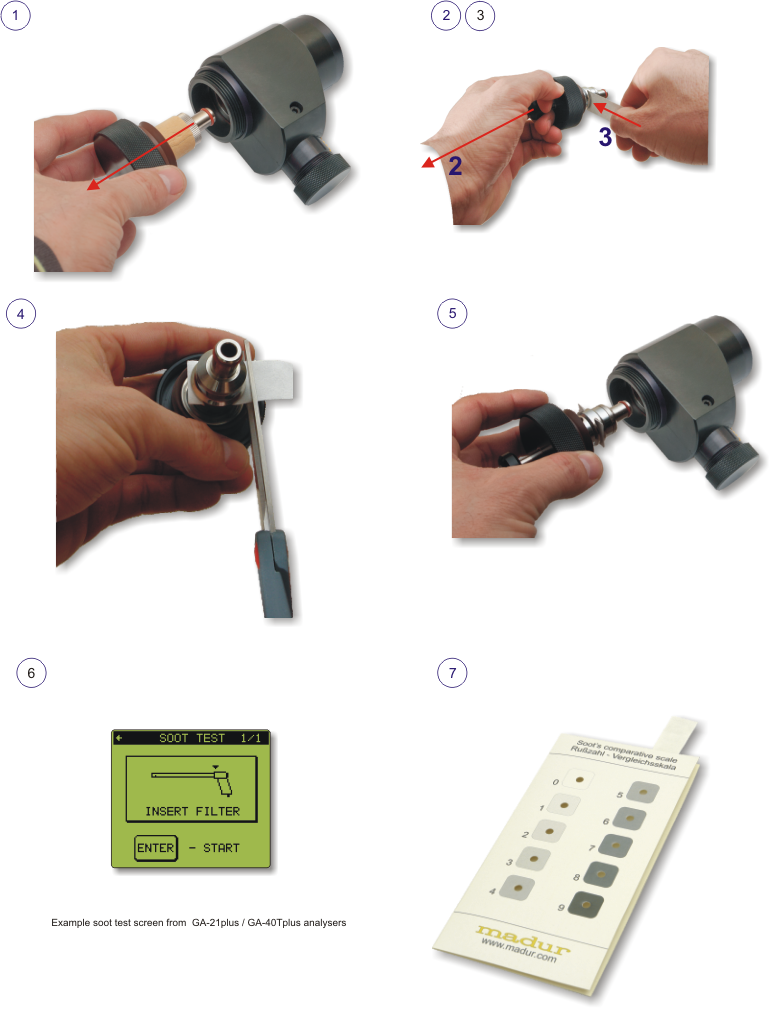

  1. 除去过滤器标准盖并使用上图所示烟尘测试适配器。
  2. 从适配器拉动螺栓。
  3. 将过滤纸放入凹槽中,然后松开螺钉。
  4. 剪切过滤纸使它不会超过垫圈尺寸。
  5. 将适配器安装在加热管头部。
  6. 在分析仪菜单中选择烟尘测试选项来进行测试 。
  7. 测试完成后,将过滤纸与烟尘测量刻度比较。
  8. 将标准盖重新盖回加热管头部。
加热管烟尘测试和烟尘测试适配器
