便携式打印机

便携式打印机

几乎所有马杜分析仪都可以在测量地点直接打印报告。
大型便携式分析仪内置有Epson M190打印机。
小型便携式分析仪(GA-12和GA-12plus)可选配便携式打印机 - Martel MCP8850附带HP无线通讯接口。
.Photon烟气分析仪的测量报告能以PNG文件形式准备并通过商业打印机打印, 或者配备一个带RS232通讯的便携式打印机-Martel MCP8810。

主要特征

  • 重量轻(425g包括纸和电池)尺寸小 (91mm x 185mm x 58mm) Martel打印机非常方便使用。
  • 使用58mm热敏纸/打印宽度48mm。
  • 点阵模式打印字体及图形。
  • 打印速度最多10行每秒。
  • 与4*AA NiMH电池一同提供,完全充电电池允许打印最多6000行。

马杜分析仪使用两版Martel打印机:
A. GA-12 / GA-12plus使用红外HP无线接口MCP8850打印机。
B. 使用RS232C通讯接口的MCP8810(通过RS232C↔USB转换器连接到Photon) 。

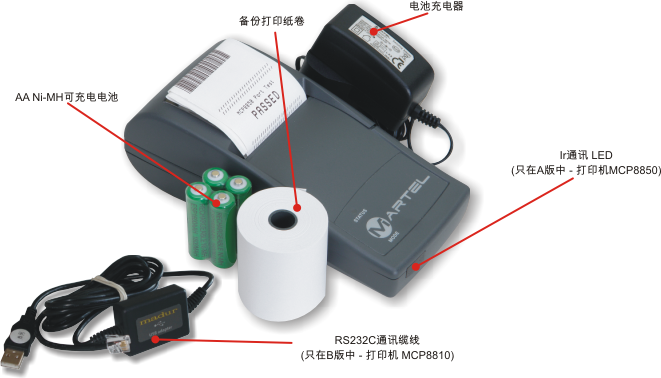

完整的可操作便携式打印机

完整的可操作便携式打印机

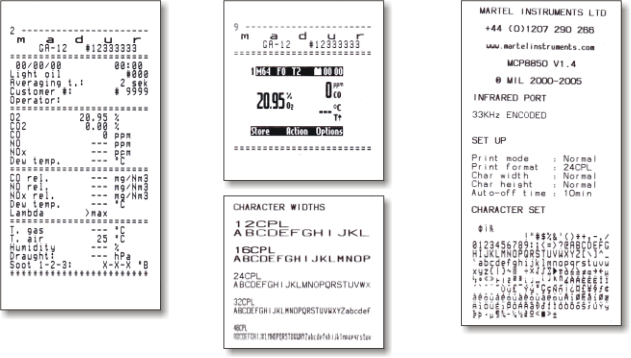

打印样例

打印样例

General parameters

MCP8850 打印机及HP-IR接口

打印机类型 Martel 8800 系列
尺寸(W x H x D) 91 x 185 x 58mm
重量 (不带电池) 425g
电池:类型 |尺寸 | 数量 可充电 Ni-MH (1.2V) | AA | 4
操作温度范围 0 ÷ 50°C
储存温度范围 -20 ÷ 60°C
接口 红外接口, 82240B格式
纸: 类型 | 宽度 |最大卷纸直径 热能 | 58mm | 50mm
打印系统 热线头系统
点距: 水平 | 垂直 0.125mm | 0.125mm
打印宽度 48mm (384 点)
打印速度 每秒钟10行 (最大)
充电时间 | 充电寿命 4 小时(16小时,如果工作期间充电) | 约6000行

MCP8810打印机及RS232C接口

接口 RS232C接口
所有其他数据与 A版相同

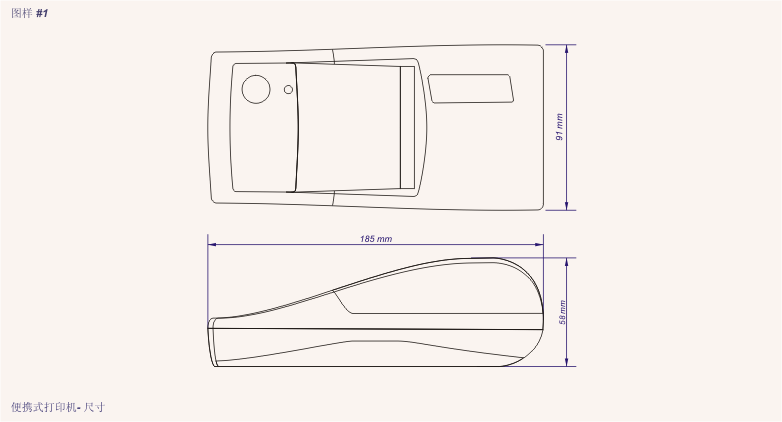

图样

图样

通过下表简单的四个步骤,选择分析仪所需的部件。 它允许选择主要结构部件,例如装箱类型或供电电压,烟气传感器等等。 有些元件,比如探针管应该分开选择。 被选择的构件会生成一个马杜代码列表,以确定所选的配置。 这些代码接下来可以发送给我们的销售工程师进行审核,进而获得报价。


Presenting prices principles

MCP8850打印机使用方式(用于GA-12/ GA-12plus分析仪)

如何打印一份GA-12/GA-12plus分析仪中的测试报告:

  1. 打开打印机(通过按Mode按钮)。
  2. 在马杜分析仪上选择你希望打印的某个数据显示屏。

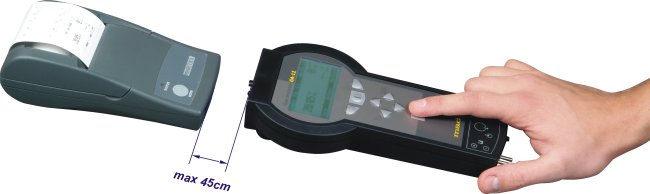

  3. 将分析仪与打印机面对面摆放(如下图所示)不超过45cm。
  4. 按马杜分析仪上即刻打印按键。

打印应该在按下分析仪键后即刻开始。如果另有情况,试着调整打印机/分析仪位置(缩短距离或更正打印机和分析仪通讯LED的轴线)

Printer

MCP8810打印机与Photon分析仪的使用方式

如何打印一份Photon中的报告:

  1. 连接打印机与Photon分析仪使用RS-232-USB转换器。
  2. 打开打印机(通过按灰色MODE键3秒钟)。
  3. 在Photon中选择'Printouts’菜单,选择需要的的报告并按分析仪屏幕上的“Print”键。

电池充电

当打印结果变得模糊,不规则或不能打印时,这就表示打印机中的电池耗尽了(打印机会显示低电量状态,通过在打印期间打印机上的二极管重复闪动3次)。

有两种模式电池可以被再充电:

  1. 缓冲模式-充电持续16小时,要在这种模式下充电,需将打印机关闭连接电源适配器。
  2. 快充模式-充电持续4小时。要在这种模式下充电,需将打印机开启连接电源适配器。

在快充模式下,可使用打印机工作。然而如果电池电量太低,也许不能执行打印,因为电源适配器不能同时提供足够能量给电池和打印。 在这一情况下有必要充电(大约15分钟)再打印。

请注意:请在使用前检查您的打印机的标签,确保您不会将它和其他打印机混淆。

打印机错误,警告和操作模式

打印机通过LED二极管来显示它的状态,警告和错误。

这里有一些状态,错误和它们的LED信号:

  1. 缺纸:
    当打印机缺纸时,打印机上的LED指示灯会反复闪烁。
    LED_1
  2. 电池几乎耗尽
    显示器重复闪烁3次.
    LED_2
  3. 快速充电
    当打印机在快充模式中充电时它每秒钟闪一次
    LED_3
  4. 头部热限度
    当过度打印时,打印机头部温度可能高的危险,那么打印机必须降温。指示灯反复闪烁两次。
    LED_4

电源开启进行自我检测

如果有疑问,打印机不能正确工作,可执行打印机自我检测:

  1. 将打印机关闭
  2. 按住Mode键2秒钟
  3. 放开Mode键
  4. 打印机会开启并自我检测

正确自我测试打印输出应该如下图所示:

电源开启进行自我检测

更换打印卷纸

卷纸用完后指示器会重复闪烁。

更换纸卷:

  1. 打开纸盖并按Mode键清除剩余纸(不要用力拉纸)。
  2. 将新纸卷拉开几厘米。
  3. 检查边缘是否整齐笔直,有必要的话,将其剪直。
  4. 将纸的前端滑入纸入口槽,纸的前端从纸卷底部向前伸,直到你感到阻力。
  5. 按Mode键以打印机模式输纸。不要放手直到足够多的纸通过纸出口。
  6. 关闭纸盖。
