Stationary Probe

固定式气体探针

固定式探针不同便携式探针轻便而且便于携带,而是整体而专业的解决方案,它抽取样气是从单一固定的位置。 这种探针是为了在固定的位置工作而特别设计的。它配有合适的烟囱适配器,将探针稳定固定在一个地方。 它也可额外配备可清洁过滤器和它的清洁选择,这延长了其维护间隔期,还可以配备测量烟气温度的热电偶。

主要特征

固定式探针是CEMS系统一个必要组成部分。 探针必须调整得当,以适应排气管道的直径,整体温度和烟尘水平。 探针可以抽取烟气样品并进行初步的清洁。为了达到这一目的,它可配备烧结不锈钢过滤器。 另外,它通常装配有用来测量烟气温度的K型热电偶。 为了便于过滤器(清洁目的)的维护,也可以为探针配备阀门(手控或电磁线卷),阀门输送压缩空气到探针过滤器,用强劲的吹力来清洁它。 探针可以连接到加热管,加热管输送气体到干燥器。 以下图片展示了固定式气体探针的可能配置。

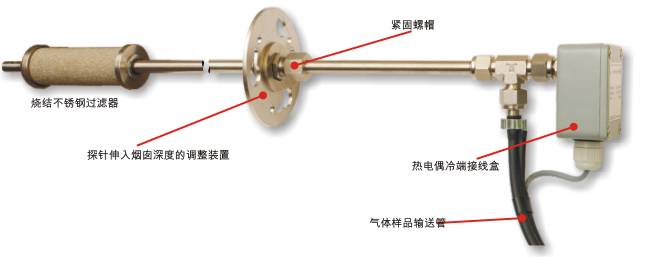

固定式气体探针: 基底 + 烧结不锈钢过滤器 + 热电偶

在线烟气探针: 基底 + 烧结inox过滤器 +  热电偶

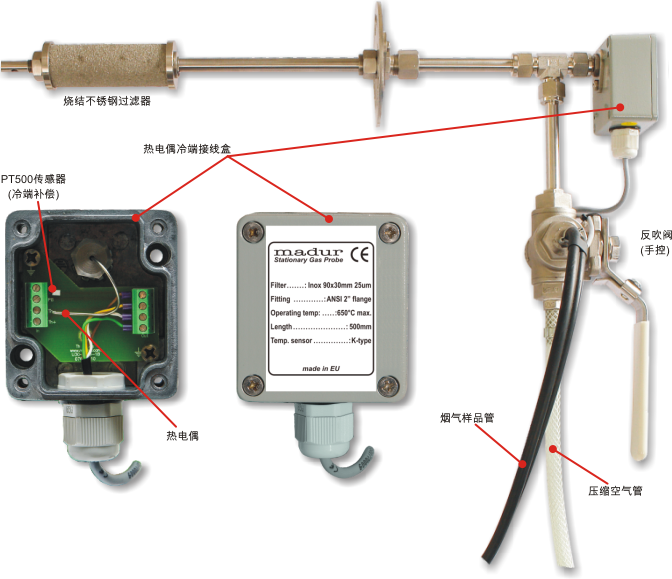

固定式气体探针: 基底+ 过滤器 + 热电偶 + 手动反吹阀门

在线烟气探针: 基底+ 过滤器 +  热电偶 + 手动反吹阀门

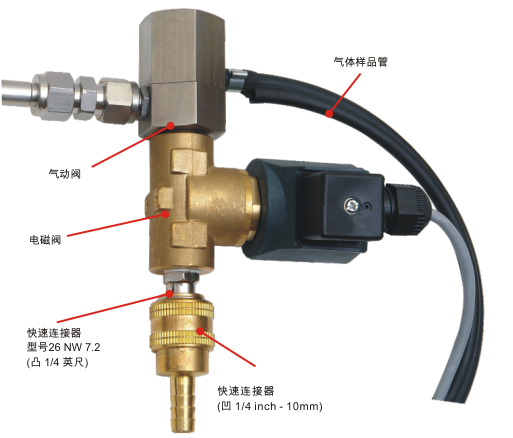

固定式气体探针:基座+自动反吹(清洗功能)

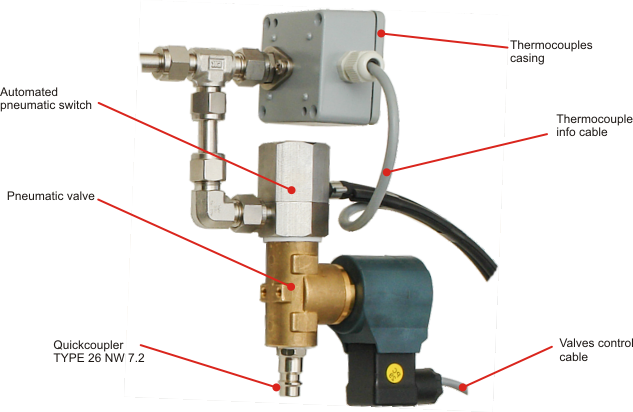

固定式氣體探測:底座+熱電偶自動反吹閥

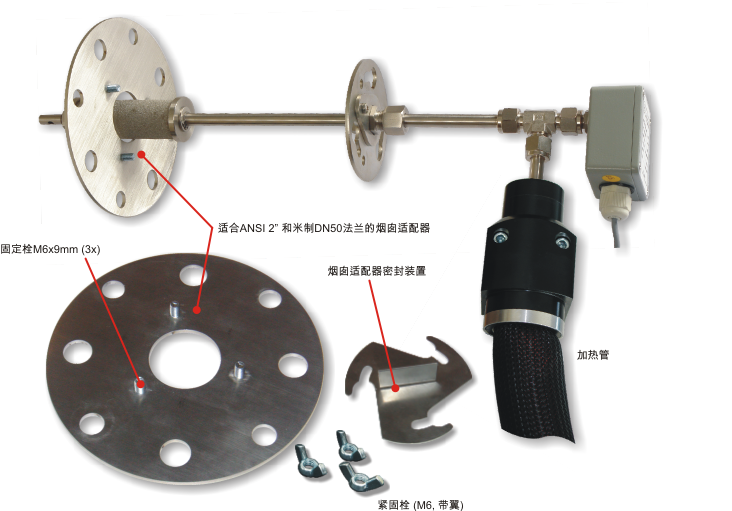

固定式气体探针和ANSI 2”及米制DN50法兰的烟囱适配器

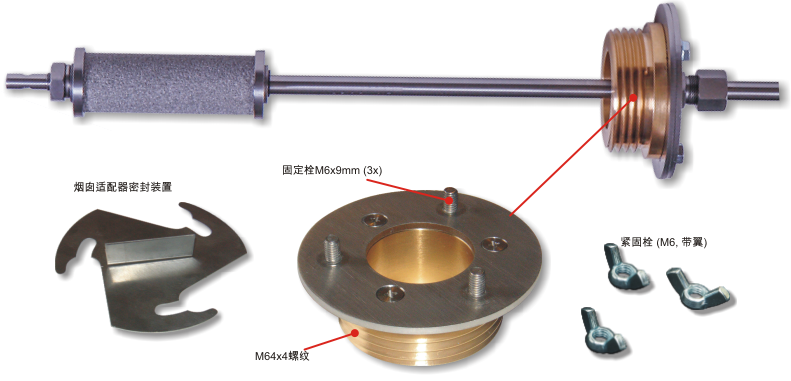

在线式烟气探针及烟囱适配器 M64x4mm

在线式烟气探针及烟囱适配器 M64x4mm

在线式烟气探针及烟囱适配器 M64x4mm

烟囱适配器ANSI 2” vs M64x4 (两者都带密封装置)

烟囱适配器ANSI 2” vs M64x4 (都带塞)

1. 常规参数

名义长度
(当探针最大程度浸入烟囱中)
300mm, 500mm, 1000mm
(其他长度也可被提供 – 请询问我们的销售工程师)
重量 1kg ÷ 2kg
探针管: 材料 | 外直径 | 内直径 不锈钢 DIN 1.4571 | 10mm | 6mm
热电偶类型 NiCr-Ni (K型)
过滤器: 材料 | OD | ID | 长度| 孔尺寸 Siperm R (烧结不锈钢) | 30mm | 26mm | 90mm | 25µm
清洁空气压强 最大 10bar, 推荐 6-8bar
烟气管: 材料 | OD | ID | l长度 PE | 8mm | 6mm
(探针也可被提供加热管)
管末端 原管
压缩空气接口: 材料 | OD | 管 不锈钢AISI 316 | 9mm | 5/16”
电接口:类型 | 长度 | 插口 Cu 缆线 | 3m | 7 芯; 581 型
接线盒: 尺寸(W x H x D) | 材料 | IP代码 58 x 64 x 35mm | 铝合金 | IP65
操作温度 800°C, 1150°C
(所有带Siprem R过滤器的探针最高只能在650度工作)
储存温度 -20°C ÷ +55°C

2. ANSI法兰烟囱适配器

尺寸: OD x D 155mm x 3mm
材料 Stainless steel DIN 1.4571
标准ANSI 2” 安装孔: 直径 | 数目 16mm | 4
标准DN50安装孔: 直径 | 数目 13mm | 4
承载 150lb (68kg)
安装带: 尺寸 | 数目 M6x9 | 3

3. 烟囱适配器 – M64x4

尺寸: OD x D 90mm x 30mm
材料 Stainless steel DIN 1.4571, Brass
安装螺纹 M64x4
安装带: 尺寸 | 数目 M6x9 | 3

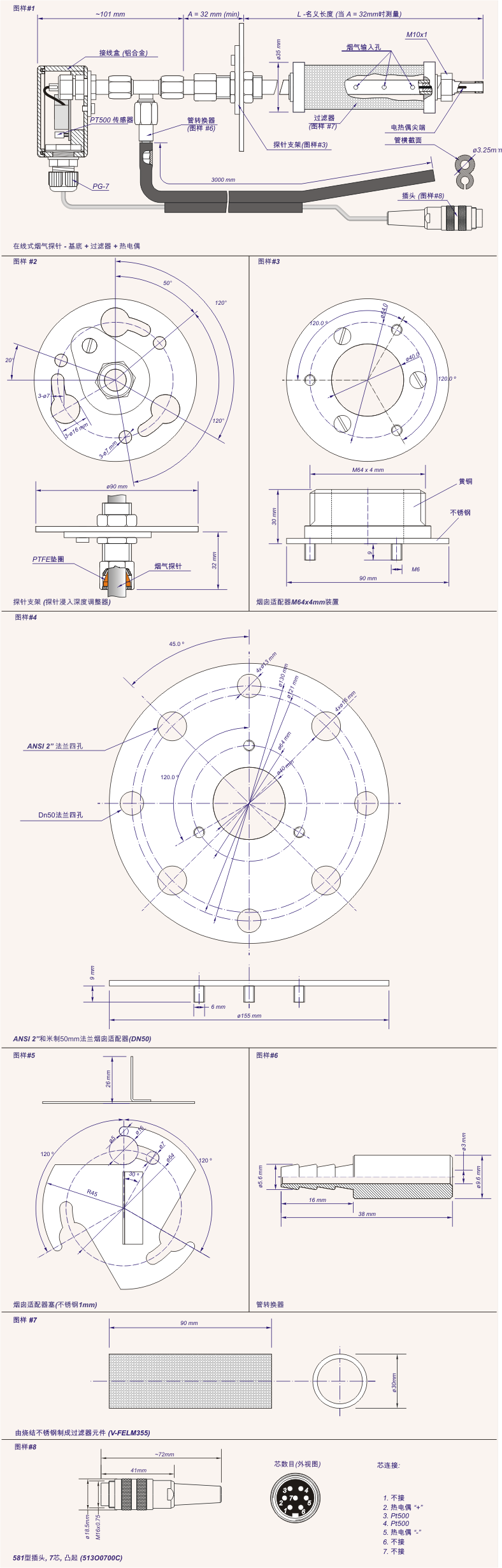

图样

图样

通过下表简单的四个步骤,选择分析仪所需的部件。 它允许选择主要结构部件,例如装箱类型或供电电压,烟气传感器等等。 有些元件,比如探针管应该分开选择。 被选择的构件会生成一个马杜代码列表,以确定所选的配置。 这些代码接下来可以发送给我们的销售工程师进行审核,进而获得报价。
