烟气探针

烟气探针

烟气探针插入烟道内,用来抽取烟气样品并测量烟气温度。
探针有不同的长度、直径、工作温度范围、材料和热电偶类型。
探针可容易与探针支架及加热管连接。
以下类型的探针被提供:

  1. 常规inox(不锈钢的一种) 烟气探针;
  2. 强化inox烟气探针;
  3. 原位过滤器烟气探针;
  4. 超高温陶瓷烟气探针。

注意: 这里描述的探针不适用于GA-12分析仪,GA-12分析仪使用紧凑型烟气探针。

A. 常规inox烟气探针

烟气探针是由不锈钢管制造, 8mm/6mm 外圆/内圆直径。
配备 NiCr-Ni (K型) 热电偶。
适合马杜标准探针支架及带K型补偿线缆的加热管(M30x1设置)。
配有8mm固定锥。
标准长度: 从150mm到1500mm - 参查订购指南
为两种温度范围生产:标准 (最高 800°C) 和高温 (最高1150°C).

GasProbe_A

B. 强化inox烟气探针

烟气探针有双不锈钢管制成, 12mm/6mm外圆/内圆直径。
配备 NiCr-Ni (K型) 热电偶。
适合标准马杜探针支架及带有K型补偿线缆的加热管(M30x1设置)。
装有12mm固定筒。
标准长度: 从 750mm到2000mm - 参见订购指南
只为高温范围生产 (最高1150°C)。

GasProbe_B

C. 原位过滤器烟气探针

GasProbe_C

D. 超高温陶瓷气体探针

陶瓷管制成的气体探针10mm/6mm外圆/内圆直径。
配有 PtRh-Pt (S型热电偶)在陶瓷套内。
只与探针支架和装有S型热电偶补偿线缆的加热管。
配有标准马杜M30x1装置和12mm固定锥。
标准长度: 1500mm - 其他根据要求订做。
能够在超高温下工作(最高1600°C)。

GasProbe_D

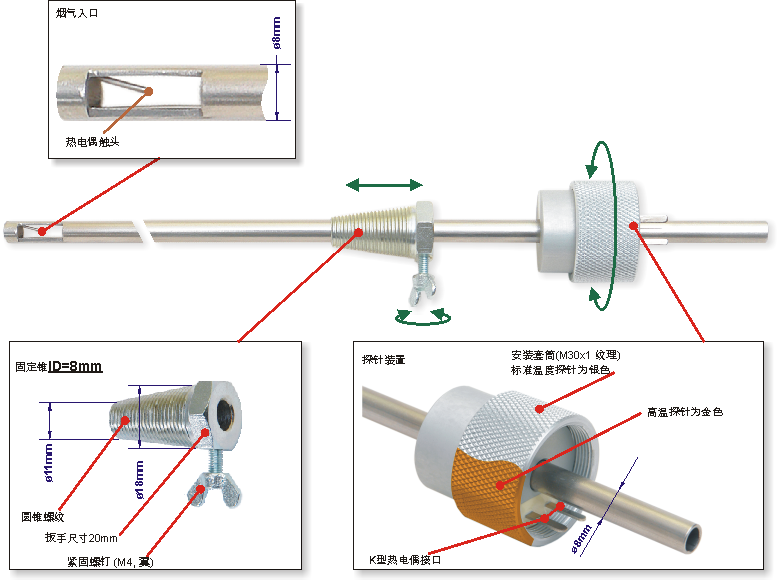

A1. 常规inox烟气探针, 标准温度范围

名义长度L 150mm到1500mm – 参见订购指南
装置类型 M30x1, 参见以下图样
操作温度 最高800°C
探针管: 材料 | 外直径 | 内直径 不锈钢 DIN 1.4571 | 8mm | 6mm
热电偶: 类型 | 连接器颜色 NiCr-Ni, K型 | 黄色
固定筒: 材料 | ID | 最小OD | 最大OD | 扳手尺寸 钢, 镀锌 | 8mm | 11mm | 18mm | 20mm
紧固套: 材料 | 颜色 铝合金 | 银色

A2. 常规inox烟气探针, 高温范围

名义长度L 300mm 到 1500mm – 参见 订购指南
装置类型 M30x1, 参见以下图样
操作温度 最高1150°C
探针管: 材料 | 外直径 | 内直径 不锈钢DIN 1.4841 | 8mm | 6mm
热电偶:类型| 接口颜色 NiCr-Ni, K型 | 黄色
固定筒: 材料 | ID | 最小OD | 最大OD | 扳手尺寸 钢, 镀锌 | 8mm | 11mm | 18mm | 20mm
紧固套: 材料 | 颜色r 铝合金 | 金色

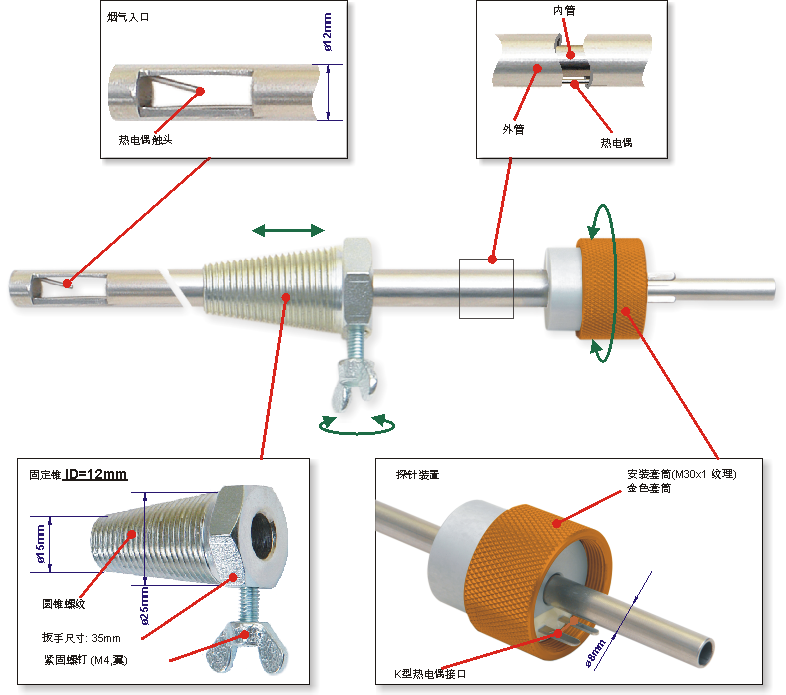

B. 强化inox烟气探针

名义长度L 750mm 到 2000mm - 参见 订购指南.
装置类型 M30x1, 参见以下图样
操作温度 最高1150°C
外探针管: 材料 | 外直径 | 内直径 不锈钢DIN 1.4841 | 12mm | 10mm
内探针管: 材料 | 外直径 | 内直径 不锈钢 DIN 1.4841 | 8mm | 6mm
热电偶: 类型 | 接口颜色 NiCr-Ni, K型 | 黄色
固定筒 (图样 #7): 材料 | ID | 最小OD | 最大OD | 扳手尺寸 钢, 镀锌 | 12mm | 15mm | 25mm | 35mm
紧固套: 材料 | 颜色 铝合金 | 金色

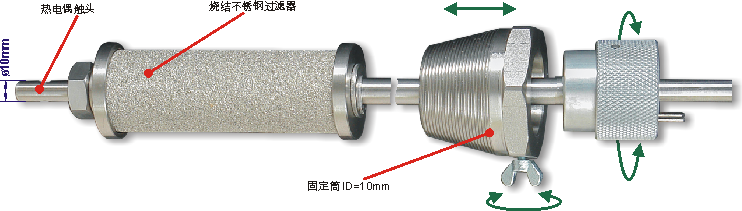

C. 气体探针与原味过滤器

名义长度L 300mm 到 1500mm – 参见订购指南
装置类型 M30x1, 参见以下图样
操作温度 max 650°C (800°C gdy filtr nie jest podłączony)
外探针管: 材料 | 外直径 | 内直径 不锈钢DIN 1.4841 | 12mm | 10mm
内探针管: 材料 | 外直径 | 内直径 不锈钢 DIN 1.4841 | 8mm | 6mm
热电偶: 类型 | 接口颜色 NiCr-Ni, K型 | 黄色
固定筒: 材料 | ID | 最小 OD | 最大OD | 扳手尺寸 钢, 镀锌 | 12mm | 15mm | 25mm | 35mm
过滤器: 材料 | OD | ID | 长度 | 孔尺寸 Siperm R (烧结不锈钢) | 30mm | 26mm | 90mm | 25µm
紧固套: 材料 | 颜色 铝合金 | 金色

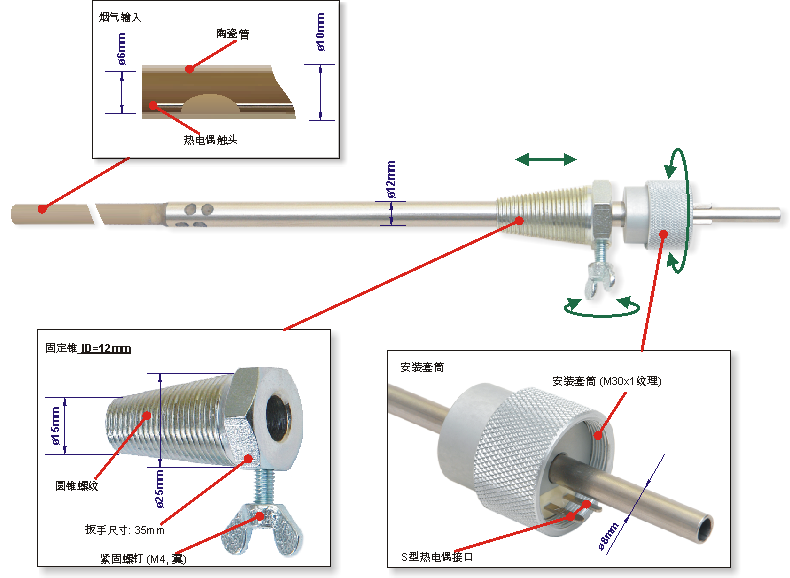

D. 超高温陶瓷烟气探针

名义长度L 1500mm - 参见 订购指南
装置类型 M30x1, 参见以下图样
操作温度 最高1600°C
探针管, 高温部件: 材料 | 外直径 | 内直径 烧结陶瓷 | 10mm | 6mm
探针管,安装部件: 材料 | 长度 | 外直径 不锈钢 | 300mm | 12mm
热电偶: 类型 | 接口颜色 PtRh-Pt, S型 | 橙色
固定筒: 材料 | ID | 最小OD | 最大OD | 扳手尺寸 钢, 镀锌 | 12mm | 15mm | 25mm | 35mm
紧固套: 材料 | 颜色 铝合金 | 金色

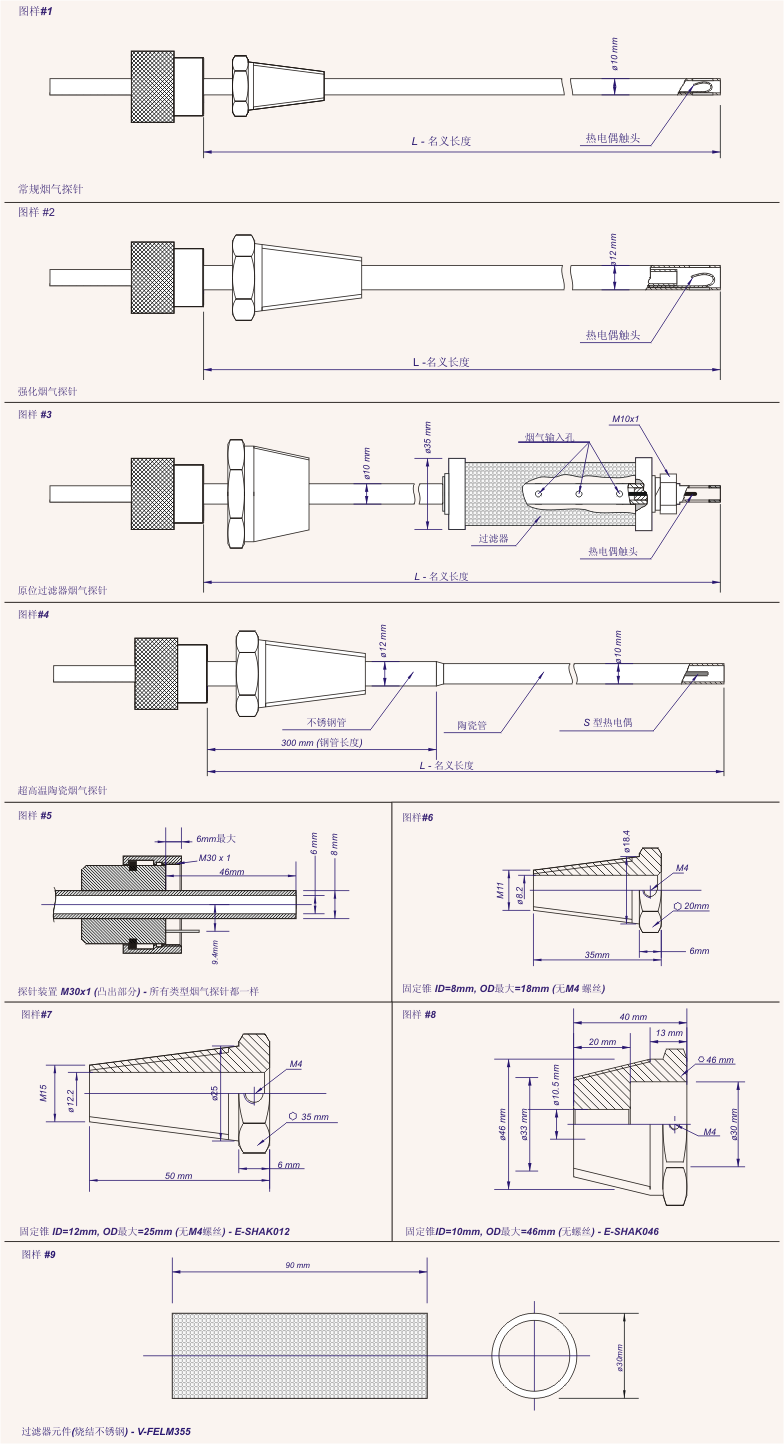

图样

图样

通过下表简单的四个步骤,选择分析仪所需的部件。 它允许选择主要结构部件,例如装箱类型或供电电压,烟气传感器等等。 有些元件,比如探针管应该分开选择。 被选择的构件会生成一个马杜代码列表,以确定所选的配置。 这些代码接下来可以发送给我们的销售工程师进行审核,进而获得报价。


Presenting prices principles

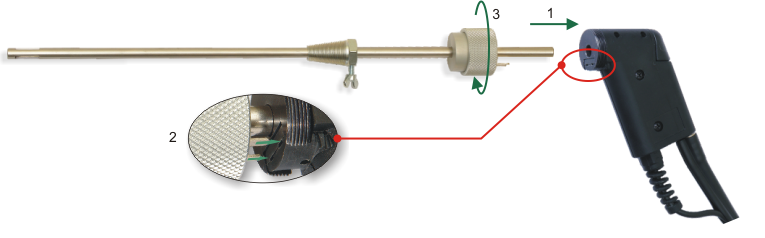

安装探针管到探针支架上

  1. 将探针管头插入支架孔内并向内推直到停止。
  2. 注意热电偶芯要轻轻滑入他们的位置且不要弯折!
  3. 旋紧安装套。
安装探针管到探针支架上

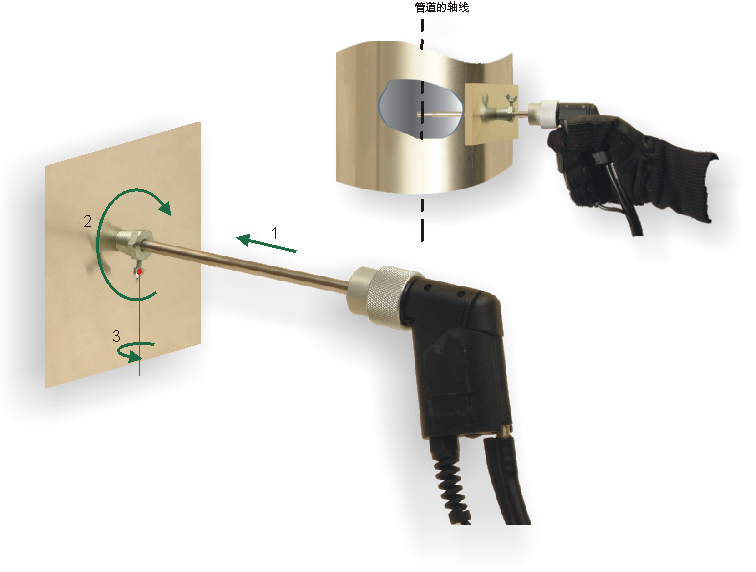

使用固定锥安装烟气探针到烟道墙壁

注意:在安装探针到墙壁时总是戴上保护手套!

松开固定筒上锁紧螺丝并将其向探针支架方向移动。

  1. 将探针管想要的长度埋入烟道墙孔中。 使用长度合适的探针管,让墙外部分尽可能短。
  2. 将固定锥移向烟道墙壁并旋紧它直到它安全装在墙内,建议使用扳手。
  3. 通过旋紧带翼螺丝将探针管紧固在筒上。
使用固定锥安装烟气探针到烟道墙壁
