maMoS – 模块化的固定在线式烟气分析仪

maMoS – 模块化的固定在线式烟气分析仪

maMoS是一款小巧的分析仪 – 它拥有最好的性价比. 与大型、复杂的CEMS系统相比, maMoS不仅在功能和性能方面能与它们相媲美,且在成本方面更有优势,所以maMoS应该是我们更好的选择。 它拥有模块化的结构和许多配件, 这会使maMoS容易适应一个非常特殊、独特的测量环境。 强大的 PC软件允许对分析仪工作的许多方面 (如工作计划表、模拟输出行为、数据显示及更多)进行个别的调整。

PDF

主要特性

  • 标准配置包含最多6个传感器(红外和电化学传感器)。
  • 在一个极度的、独特的配置中可最多配备6个传感器。
  • 带背光的大显示屏,4行X20字符。
  • 不同类型的气体干燥器以满足客户的需要。
  • 紧凑的、分离的和双分离的配置类型。
  • 带有SD卡的数据记录器用于收集结果。
  • 模拟输出(电流和电压)用于控制外部设备。
  • 数字和模拟输入传递来自外部设备的信号以触发 maMoS 的活动。
  • 通过不同类型的接口与PC 进行交流( 如USB, LAN, RS485以及MODBUS)。
  • 可选择不同类型的工作模式(如连续测量、 带有计划表的工作模式、数字输入触发测量,以及“轮流工作” - 允许两个不同地点的测量及更多)。
  • 强大的 PC程序用于调整分析仪的设置和查看结果。
  • 大量的配件以供选择。
  • 可与加热管一同工作。标准长度:3m,5m,8m,供电电压115VAC或230VAC,其它长度加热管可按需求订制。

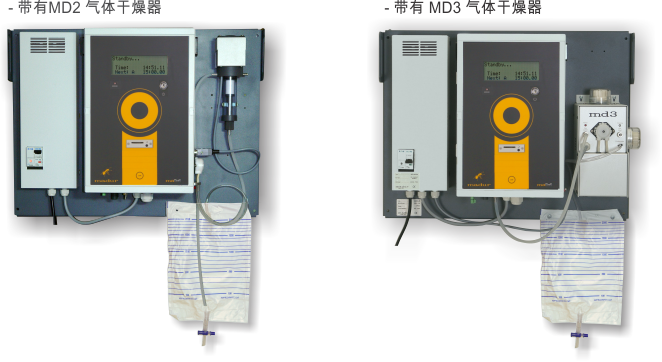

紧凑型配置与分离型配置的比较

紧凑型配置

紧凑型配置与分离型配置的比较

紧凑型配置 - 分析仪和气体干燥器在一个共同的固定板上, 全部被安装在测量点附近。

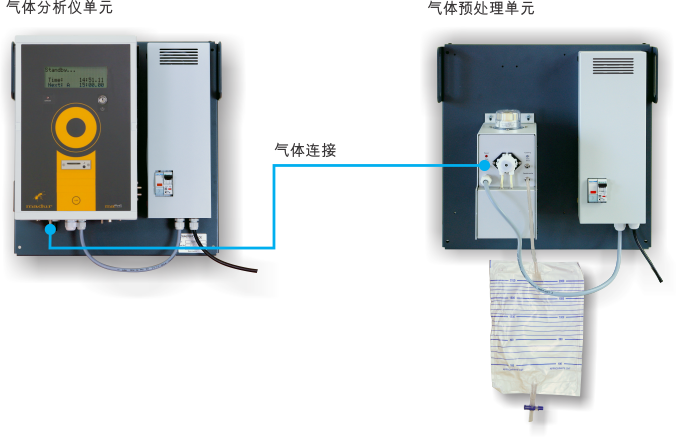

分离型配置

分离型配置

分离型配置-分析仪和气体干燥器被安装在单独的固定板上, 且各自配有自己的电源供应模块。 气体干燥器被安装在测量点附近,分析仪可被安装在与干燥器距离较远的地方(操作方便的地点)。 为了测量精确,处于两者连接管中的采样气体被适当地处理过,所以分析仪可远离干燥器。

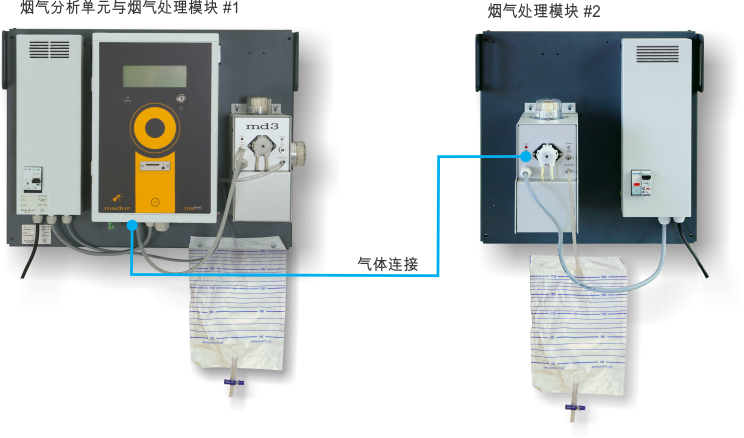

双分离型配置- 位于分离式安装板上的单一干燥器

双分离型配置- 位于分离式安装板上的单一干燥器

双分离配置-基于压缩配置,但是单独供电的MD3干燥器安装到分开的安装板上 允许测量不同的2个地点的数据(每个干燥器都安装于测量点附近)。 maMoS轮流测量-每个周期测量一个地点。

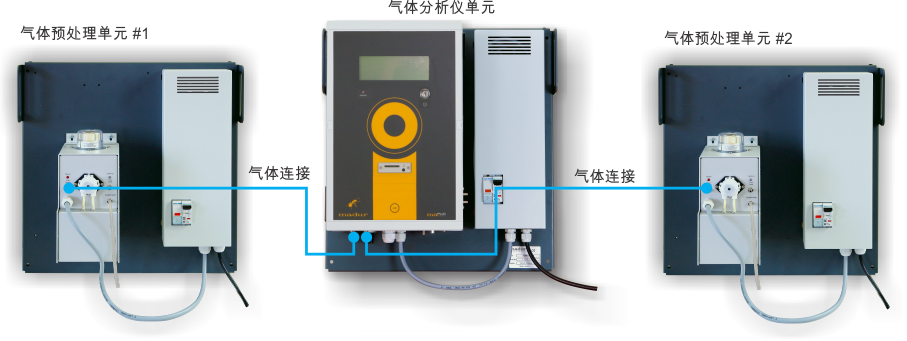

双分离型配置- 位于分离式安装板上的双干燥器

双分离型配置-  位于分离式安装板上的双干燥器

双分离型配置 - 分析仪和两个干燥器, 各自在自己的固定板上, 各自配有一个电源供应器模块。 允许执行来自两个不同地点的测量(每个干燥器被安装在测量点附近。maMoS轮流地测量 - 每个地点测量一个周期)。

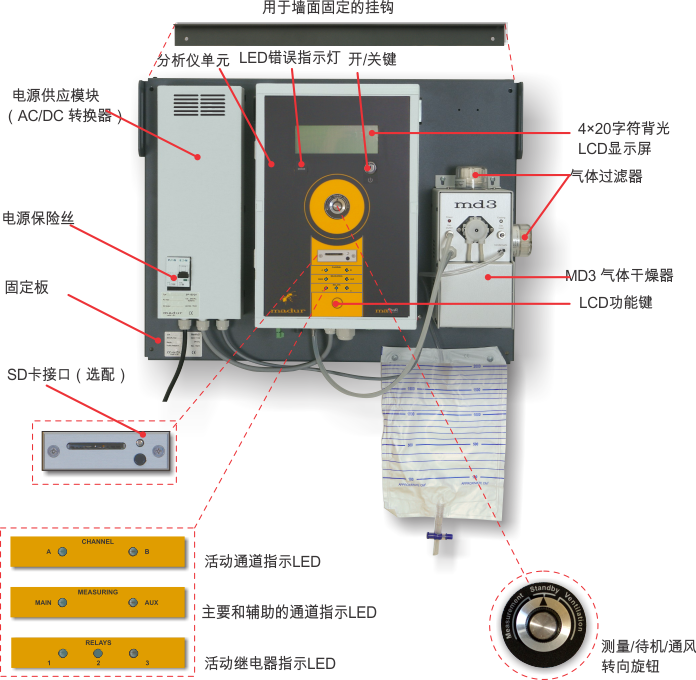

完整的maMoS分析仪操作准备

以下图片显示的是紧凑型的分析仪,带有一个MD3冷凝干燥器。

完整的maMoS分析仪操作准备

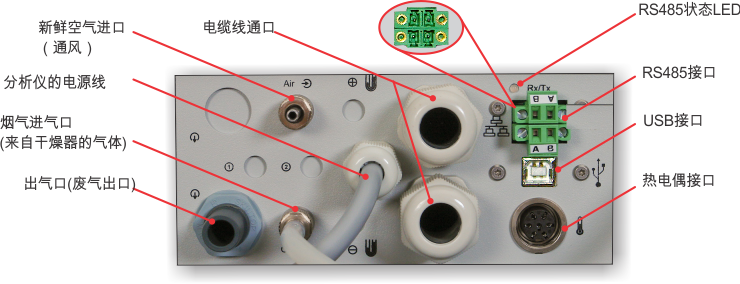

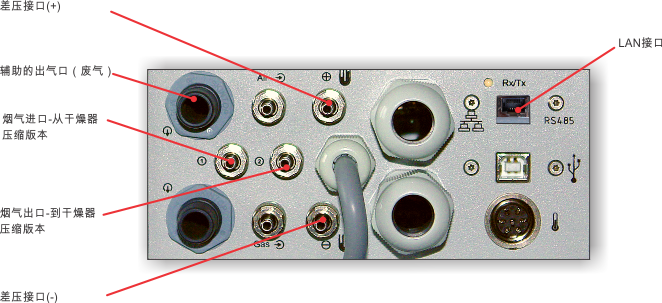

电气接口(分析仪的底部视图)

带有单个气体通道的标准配置的连接板

电气接口(分析仪的底部视图)

带有双气体通道的标准配置的连接板

电气接口(分析仪的底部视图)

分析仪烟气通道布局

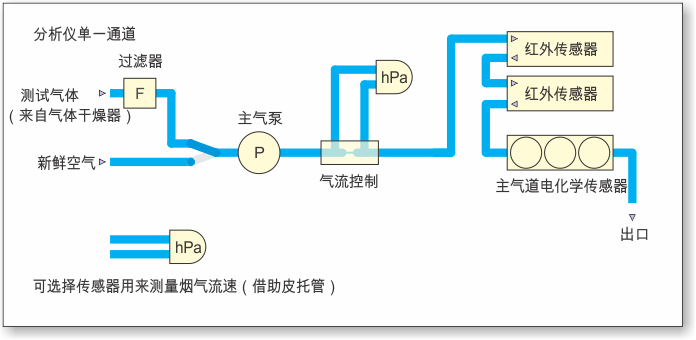

分析仪单一通道

分析仪单一气道的基本布局

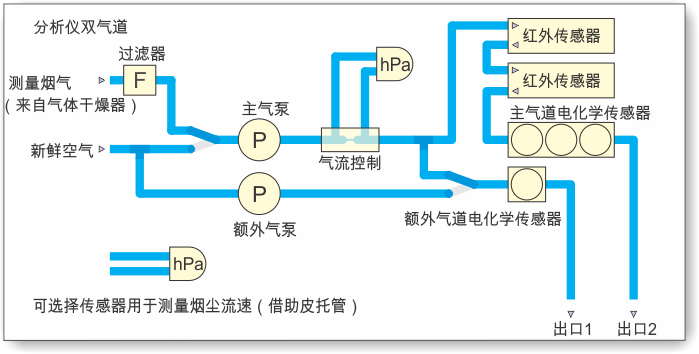

 分析仪双气道

第二(额外)烟气通道在测量期间开启时间较短。额外烟气通道是为了脆弱传感器设计,在这里他们被保护而不至于过久暴露在烟气中。 这样脆弱传感器的寿命可被延长。 沼气测量是双气道布局的典型应用-主气道装有CO2,CH4,O2传感器,额外气道安装H2S传感器,它被视为脆弱传感器.

第二(额外)烟气通道在测量期间开启时间较短。

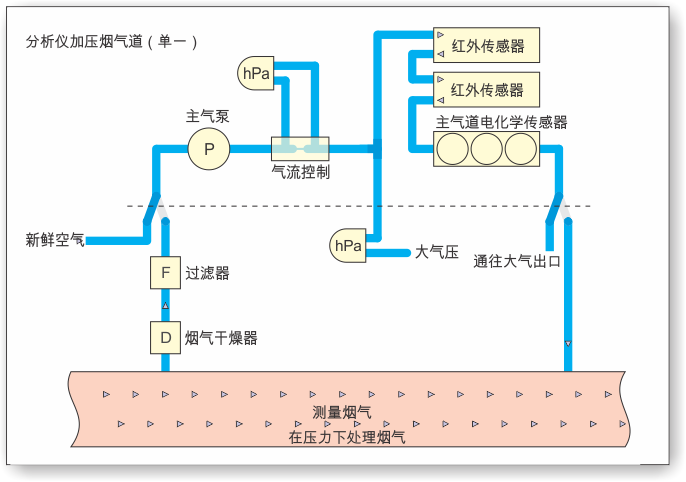

为超过压强设计的分析仪单一气道。这一布局可用于轻微超压安装(<1.8bar)。

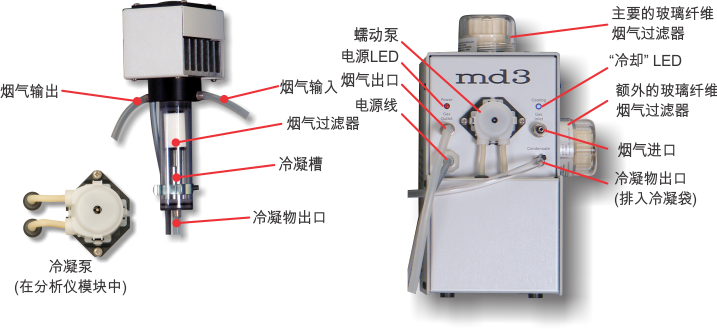

MD2 & MD3 烟气干燥器

MD2 & MD3 烟气干燥器

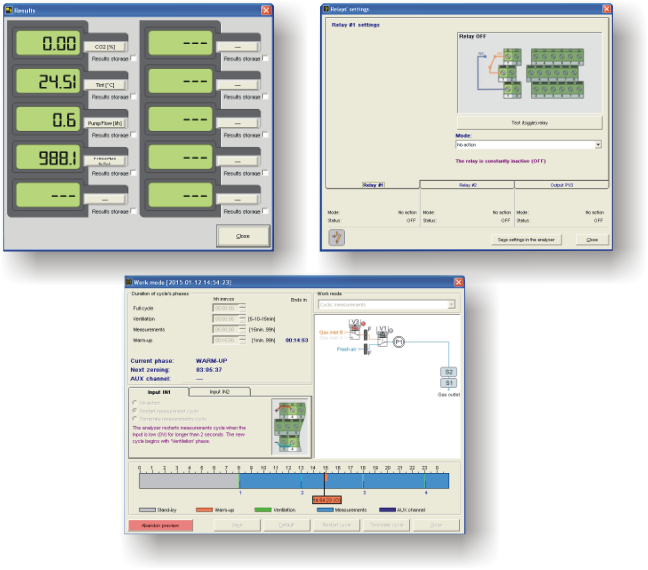

PC 程序截图样例

PC 程序截图样例

1. 常规参数 – 分析仪单元

尺寸 (W x H x D) 240mm x 360mm x 160mm
重量 (根据仪器) 4kg ÷ 5kg
装箱材料 ABS
防护等级 IP20
安装板: 尺寸 (H x W) | 材料 | 重量 596mm x 450mm | 铝 | 1.9kg
防护等级 IP20
操作条件 温度: +10°C - +50°C, 相对湿度: 5% - 90% (不冷凝)
储存温度 0°C ÷ 55°C
功耗(只有分析仪单元) 最大30W
数据记录器: 类型| 尺寸 | 结果数目 SD 闪卡 | 最大4GB | 实际无限
显示: 类型 | 参数 背光LCD| 4行X20字符
烟气泵: 类型 | 最大烟气流 | 标准烟气流 隔膜泵 | 最大2 l/min | 1.5 l/min (90 l/h)
电流模拟输出 4 输出 0mA ÷ 20mA或4mA ÷ 20mA
电压模拟输出 4 输出0V - 5V或0V -10V
数字输入 2个输入, TTL水平, 浮点=高水平
数字输出 1 开路电极输出 + 2 SPDT 继电器 (选配)
继电器参数 AC 125V 20A
DC 30V 16A
AC 250V 16A
与PC电脑通讯接口 B类USB插槽

2. 常见参数 – 电源单元

尺寸 (W x H x D) 360mm x 130mm x 56mm
重量 (依靠仪器) 1.4kg
装箱材料
安装版e 电源供应与分析仪单元安装在同一个安装板上
操作條件 温度: +10°C ÷ +50°C, 相对湿度: 5% ÷ 90% (不冷凝)
储存温度 -20°C ÷ +55°C
输入电压 100 ÷ 240V AC 50/60Hz
输出电压 24V DC / 6.3A | 150W
输出电流 6.3A 最大
主保险丝 6A
缆线入口 2 pcs PG-9

3. 烟气干燥器 - MD2烟气干燥器

尺寸 (W x H x D) 211mm x 74mm x 82mm
重量 450g
干燥方式 通过快速冷却的水凝结
冷却类型 基于Peltier冷却元件及风扇 (7VDC电源)
冷却温度 降至+4°度电稳定
输出烟气露点在环境温度8°度以下
操作预备时间 10 分钟
操作条件 温度: 0°C ÷ 35°C, 相对湿度: 5% ÷ 90% (不冷凝)
储存温度 -20°C ÷ +60°C
有效干燥最大烟气流
(输入烟气温度 100°C 相对湿度 100%)
40 l/h
烟气过滤器 已安装, 带有冷凝物槽及可替换过滤芯
过滤芯: 长度 | 内径 | 外径 | 材料 | 孔尺寸 32mm | 15mm | 20mm | PE | 5_m
清除冷凝物 蠕动泵安装在分析仪体内
蠕动泵容量 38 ml/min
电源 通过 maMoS (15芯 D-SUB 接口)
功耗 9W

4. 烟气干燥器 – MD3 烟气干燥器

尺寸 (W x H x D)
无过滤器: 110mm x 205mm x 160mm
有过滤器: 145mm x 240mm x 160mm
重量 1790g (单一过滤器版本)
干燥方式 通过快速冷却的水凝结
冷却器类型 依据Peltier冷却元件及风扇(12V直流供应)
冷却温度 恒温, 约为 +1°C, 输出烟气露点约 +4°C
操作预备时间 5 分钟
操作条件 温度: 0°C ÷ 50°C, 相对湿度: 5% ÷ 90% (不凝结)
储存温度 0°C ÷ 60°C
有效干燥最大烟气流
(输入烟气温度 100°C 及相对湿度 100%)
100l/h
烟气过滤器: 数目 | 材料 1 (或2) | PA – 身体, PC – 盖子, viton – 密封
过滤芯: 长度| ID | OD | 材料| 孔尺寸 42mm | 26mm | 32mm | 玻璃芯 | 2μm
电源供应 标准: 以maMoS (通过3线电源线)
外部电源模块单独版: 85V -264V AC / 24V DC
冷凝物移除 带有内置蠕动泵
蠕动泵容量 38 ml/min
功耗 30W

5. 烟气成分测量

下表显示了所有传感器/量程的组合。请注意一台仪器中烟气传感器数目最多为6个电化学传感器或3个红外传感器-参见 订购指南.

成份 方式 量程 | 分辨率 精度 时间 (T90) 符合
O2 – 氧气 电化学传感器 20.95% | 0.01% ± 0.1%绝对或测量值的 5% 45 秒 ISO 12039,
CTM-030
O2 – 氧气 电化学传感器 25.00% | 0.01% ± 0.1%绝对或测量值的 5% 45 秒 ISO 12039,
CTM-030
O2 – 氧气 电化学传感器 100.00% | 0.1% ± 0.1%绝对或测量值的 5% 45 秒 ISO 12039,
CTM-030
CO – 一氧化碳 电化学传感器 4 000ppm | 1ppm ± 5ppm 绝对或测量值5% 45 秒 ISO 12039,
CTM-030
CO – 一氧化碳 电化学, 及H2 补偿 4 000ppm | 1ppm ± 5ppm绝对或测量值的5% 45 秒 ISO 12039,
CTM-030
CO – 一氧化碳 电化学传感器 20 000ppm | 1ppm ± 5ppm 绝对或测量值5% 45 秒 ISO 12039,
CTM-030
CO – 一氧化碳 电化学, 及H2 补偿 20 000ppm | 1ppm ± 5ppm绝对或测量值的5% 45 秒 ISO 12039,
CTM-030
CO – 一氧化碳 电化学传感器 10% | 0.001% ± 0.005%绝对或测量值的5% 45 秒 ISO 12039,
CTM-030
CO – 一氧化碳 红外传感器 10% | 0.01% ± 0.05% abs. or 5% rel. 45 秒 EN 15058, Method 10
CO – 一氧化碳 红外传感器 25% | 0.01% ± 0.05% abs. or 5% rel. 45 秒 EN 15058, Method 10
CO – 一氧化碳 红外传感器 50% | 0.01% ± 0.05% 绝对或测量值的5% 45 秒 EN 15058, Method 10
CO – 一氧化碳 红外传感器 100% | 0.1% ± 0.5% 绝对或测量值的5% 45 秒 EN 15058, Method 10
CO2 – 二氧化碳 红外传感器 5% | 0.01% ± 0.05% 绝对或测量值的5% 45 秒 ISO 12039, OTM-13
CO2 – 二氧化碳 红外传感器 10% | 0.01% ± 0.5%绝对或测量值的5% 45 秒 ISO 12039, OTM-13
CO2 – 二氧化碳 红外传感器 25% | 0.01% ± 0.05% 绝对或测量值的5% 45 秒 ISO 12039, OTM-13
CO2 – 二氧化碳 红外传感器 50% | 0.01% ± 0.5%绝对或测量值的5% 45 秒 ISO 12039, OTM-13
CO2 – 二氧化碳 红外传感器 100% | 0.1% ± 0.5%绝对或测量值的5% 45 秒 ISO 12039, OTM-13
CxHy – 碳水化合物 红外传感器 1% | 0.01% ± 0.05%绝对或测量值的5% 45 秒
CxHy – 碳水化合物 红外传感器 5% | 0.01% ± 0.05%绝对或测量值的5% 45 秒
CxHy – 碳水化合物 红外传感器 10% | 0.01% ± 0.05%绝对或测量值的5% 45 秒
CxHy – 碳水化合物 红外传感器 25% | 0.01% ± 0.05%绝对或测量值的5% 45 秒
CxHy – 碳水化合物 红外传感器 50% | 0.01% ± 0.05%绝对或测量值的5% 45 秒
CxHy – 碳水化合物 红外传感器 100% | 0.1% ± 0.5%绝对或测量值的5% 45 秒
NO – 一氧化氮 电化学传感器 1 000ppm | 1ppm ± 5ppm 绝对或测量值的 5% 45 秒 CTM-022
NO – 一氧化氮 电化学传感器 5 000ppm | 1ppm ± 5ppm 绝对或测量值的 5% 45 秒 CTM-022
NO2 – 二氧化氮 电化学传感器 1 000ppm | 1ppm ± 5ppm 绝对或测量值的 5% 60 秒 CTM-022
NO2 – 二氧化氮 电化学传感器 4 000ppm | 1ppm ± 5ppm 绝对或测量值的 5% 60 秒 CTM-022
SO2 – 二氧化硫 电化学传感器 2 000ppm | 1ppm ± 5ppm 绝对或测量值的 5% 45 秒
SO2 – 二氧化硫 电化学传感器 5 000ppm | 1ppm ± 5ppm 绝对或测量值的 5% 45 秒
H2S – 硫化氢 电化学传感器 1 000ppm | 1ppm ± 5ppm 绝对或测量值的 5% 70 秒
H2S – 硫化氢 电化学传感器 10 000ppm | 1ppm ± 5ppm 绝对或测量值的 5% 45 秒
H2 – 氢气 电化学传感器 2 000ppm | 1ppm ± 10ppm 绝对或测量值的 5% 50 秒
H2 – 氢气 电化学传感器 20 000ppm | 1ppm ± 10ppm 绝对或测量值的 5% 70 秒
H2 – 氢气 热导传感器 10% | 0.1% ± 0.5% 绝对或测量值的 5% 45 秒
H2 – 氢气 热导传感器 25% | 0.1% ± 0.5% 绝对或测量值的 5% 45 秒
H2 – 氢气 热导传感器 50% | 0.1% ± 0.5% 绝对或测量值的 5% 45 秒
H2 – 氢气 热导传感器 100% | 0.1% ± 0.5% 绝对或测量值的 5% 45 秒
N2O – —笑气 红外传感器 2 000ppm | 1ppm ± 10ppm abs. or 5% rel. 45 秒
N2O – —笑气 红外传感器 5 000ppm | 1ppm ± 10ppm abs. or 5% rel. 45 秒
CHF3 – 氟仿 (冷却R23) 红外传感器 2.5% | 0.01% ± 0.05 绝对或测量值的 5% 45 秒
CL2 - 氯气 电化学传感器 250ppm | 1ppm ± 5ppm 绝对或测量值的5% 60 秒
VOC – 挥发性有机化合物 PID 光电离传感器 100ppm | 1ppm ± 5ppm 绝对或测量值的5% 120 秒 Method 21
VOC – 挥发性有机化合物 PID 光电离传感器 1 000ppm | 1ppm ± 5ppm 绝对或测量值的5% 120 秒 Method 21

6. 其他测量 / 计算结果

变量 方式 量程 | 分辨率 精度 时间 (T90)
Tgas – 烟气温度 K型热电偶 -50 ÷ 1000°C | 0.1°C ± 2°C 10 秒
Tgas – 氣體溫度 S型热电偶 -50 ÷ 1500°C | 0.1°C ± 2°C 10 秒
Tamb – 锅炉输入空气温度 PT500 电阻传感器 -50 ÷ 100°C | 0.1°C ± 2°C 10 秒
分压 硅压阻电压传感器 -10hPa - +25hPa | 1Pa (0.001hPa) ± 2Pa绝对或测量值的5% 10 秒
烟气流速 间接, 带皮托管和压力传感器 1 ÷ 50m/s | 0.1m/s 0.3m/s绝对或测量值的5% 10 秒
Lambda λ – 剩余空气系数 已计算 1 ÷ 10 | 0.01 测量值的± 5% 10 秒
qA – 烟囱损失 已计算 0 ÷ 100% | 0.1% 测量值的± 5% 10 秒
Eta η – 燃烧效率 已计算 0 ÷ 120% | 0.1% 测量值的± 5% 10 秒

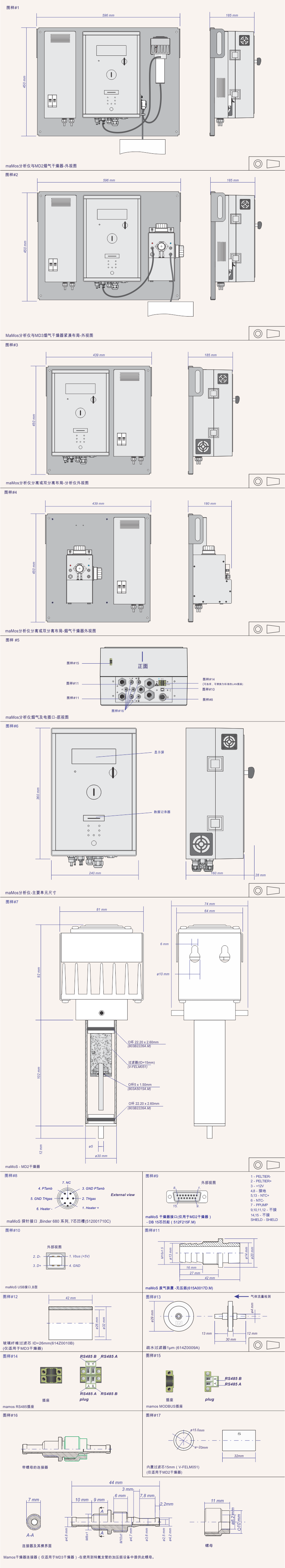

图样

图样

通过下表简单的四个步骤,选择分析仪所需的部件。 它允许选择主要结构部件,例如装箱类型或供电电压,烟气传感器等等。 有些元件,比如探针管应该分开选择。 被选择的构件会生成一个马杜代码列表,以确定所选的配置。 这些代码接下来可以发送给我们的销售工程师进行审核,进而获得报价。


Presenting prices principles

与分析仪一同提供标准仪器

  • maMoS烟气分析仪固定板
  • 将115V或230V交流电压转为24V直流电压的电源
  • RS232通讯接口及2.5米长缆线
  • 8个模拟输出(4个电流,4个电压)
  • 2个数字输入用来触发maMoS行为
  • RS485通讯接口
  • 7芯插头用来连接烟气温度探针(热电偶连接)
  • 软件CD及程序和用户手册
  • 4个插口用来连接固定板
  • 搜集干燥器冷凝水的冷凝袋

可选择仪器

烟气干燥器 MD2

烟气干燥器 MD2

这一元件分开订购,但对分析仪工作不可或缺 !
烟气干燥器MD2-经济级peltier冷却单元-maMoS监测器基本配置

订购代码:
ZMAM-DRYER-MD2

烟气干燥器 MD3

烟气干燥器 MD3

这一元件分开订购,但对分析仪工作不可或缺 !
高效率烟气分析仪基于Peltier冷却单元。装有1或2个微纤维过滤器。替换基本MD2干燥器

订购代码:
ZMA3-DRYER-MD3S – MD3干燥器配一个过滤器
ZMA3-DRYER-MD3S2 – MD3干燥器配两个过滤器

烟气干燥器MD3及电源

烟气干燥器MD3及电源

这一元件分开订购,但对分析仪工作不可或缺 !
MD3烟气干燥器及其自身电源模块。可以作为maMos分析仪一部分工作(在分离或双分离布局中),或作为一个独立仪器使用。

订购代码:
M10-00001

在线烟气探针

在线烟气探针

固定式烟气探针特别为在线式烟气分析仪而设计。探针有不同的长度可供选择,并有不同类型的探针支架可供选择。
可选择配置:

  • 用于测量烟气温度的热电偶。
  • 烧结不锈钢过滤器(可清洗)-当处理高浓度烟尘时特别推荐。
  • "反吹"清洗选项-阀门可以在测量烟气和压缩空气输入间转换,压缩空气可用来清洁烧结不锈钢过滤器。

订购代码:
参见 参见在线探针订购指南 部分

皮托管

皮托管

皮托管用来间接测量烟气流速(与分析仪分压传感器一起测量)。 皮托管长度基本只有一种。皮托管有2米长烟气管来与分析仪连接。 在线使用可选配一个合适的支架。

订购代码:
Z00-PITOT-5002 – 500毫米管連接軟管
Z00-PITOT-8002 – 800毫米管連接軟管

加热过滤器

加热过滤器

加热过滤器安装在烟气探针后,最好与加热管一起使用来防止蒸汽冷凝

订购代码:
请参考加热过滤器章节

USB通讯电缆

USB通讯电缆

标准 USB B 类型电缆,连接计算机和 mamos 分析仪,长度 5m。

订购代码:
563B0001B

以太网 / WiFi通讯接口

以太网 / WiFi通讯接口

可选择接口与maMos分析仪通过缆线在LAN网络中交流或通过特殊WiFi转换器无线交流。

订购代码:
ZMA3-ADAP-WIFI

旧版本mamos分析仪选配设备

RS232C 到 USB转换器

RS232C 到 USB转换器

2.5米长电缆用来连接分析仪(它的RS232C接口)与PC电脑的USB接口。(特别适用于没有配备COM接口的电脑)。

订购代码
Z40P-USB-ADAP

蓝牙通讯模块

蓝牙通讯模块

模块连接到分析仪RS232C接口,用来与PC电脑通过蓝牙通讯交流。

订购代码
Z40P-BLUE-TOOTH
