maPress – 双传感器差压计

maPress – 双传感器差压计

maPress -压力计配备有两个差压传感器允许执行高精度/高量程的压力测量而不需转换量程。
除了压力,它也可以测量烟囱抽力,流速,温度和相对湿度。
小尺寸和丰富的配件使得maPress差压计非常受欢迎。

主要特征

  • 安装有2个分压传感器:
    • 对于低量程,高精度的测量。
    • 对于高量程测量。
  • 测量烟囱抽力和流速(借助皮托管)。
  • 与便携式打印机通过无线交流(IR LED)。
  • 装配4个可替换AA电池(碱性,Ni-Cd或Ni-MH),提供高达60小时工作时间。
  • 150mm固定探针。
  • 可选择的,150mm或250mm固定探针进行温度测量。
  • 与数码相对湿度和温度传感器合作。
  • 结果提供在带有背光功能的LCD显示屏(128*64)上。
  • 用于储存结果的大内存。
  • 许多其他参数的计算

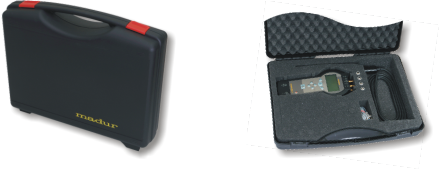

装运箱中的maPress

装运箱中的maPress

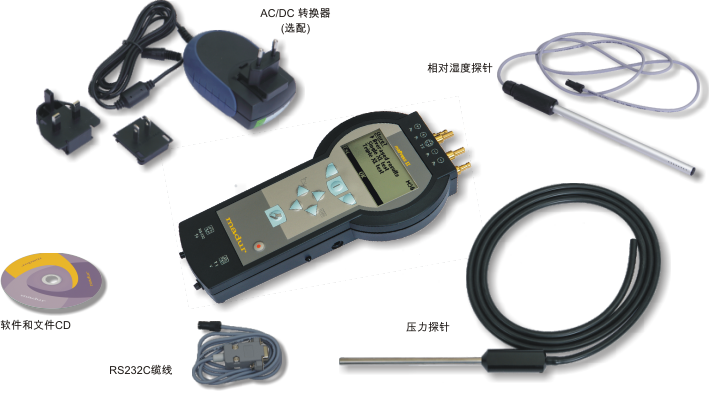

准备操作maMos及附件

准备操作maMos及附件

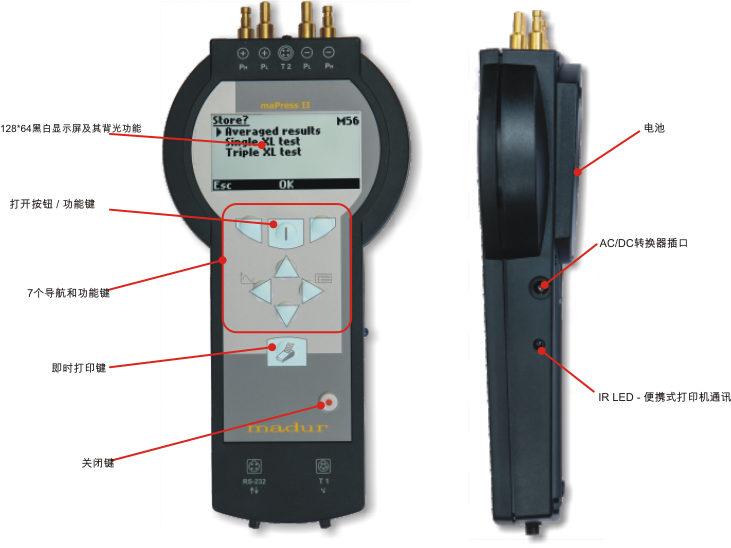

前视与侧视图

前视与侧视图

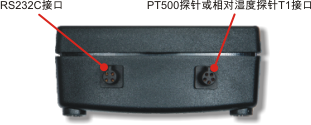

底视图

底视图

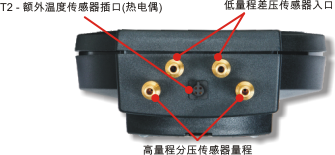

顶视图

顶视图

仪器样例截图

仪器样例截图

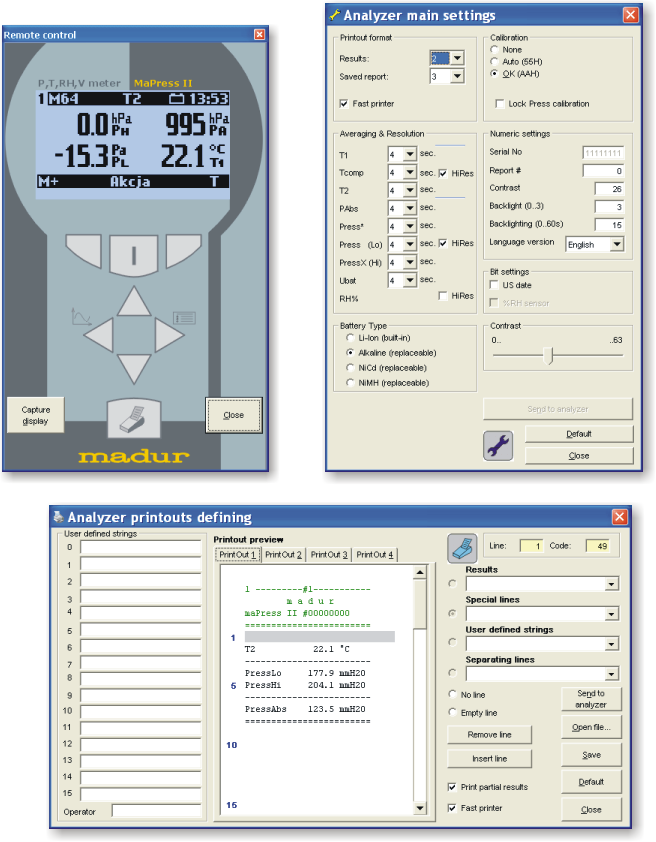

PC软件样例截图

PC软件样例截图

1.常规参数

尺寸 (H x W x D) 253 x 116 x 47mm
重量 (分析仪自身不带电池和附件) 360g
箱材料 ABS箱, 橡胶保护底 (选配)
操作条件 温度: 10°C ÷ 50°C, 相对湿度: 5% ÷ 90% (不冷凝)
储存温度 -20°C ÷ +55°C
电源供应 4 x AA电池 (碱性或Ni-Cd或Ni-MH)
操作时间 (新碱性电池) 最多60小时
压力传感器数目 2
结果内存 64个测量报告
显示 图形式LCD 128x64, 带明暗对比功能和LED背光功能
打印机 红外热敏打印机MCP 8850及充电器
PC电脑通讯接口 RS-232C
压强探针:长度 | 管长度 | 温度. 量程 150mm | 2m | 300°C 最高
压强探针及温度测量 :
长度 | 管长度 | 温度量程
150mm or 250mm | 2m | 300°C 最高
烟气过滤 (只对带温度测量的压力探针) 烟气探针管内的在线过滤器

2. 压强 / 温度测量

变量 方式 量程 | 分辨率 精度 时间 (T90)
分压高精度传感器 硅压阻压强传感器 -25hPa ÷ +25hPa | 0.1Pa (0.0001hPa) ± 1Pa绝对或测量值的 5% 10秒
分压高量程传感器 硅压阻压强传感器 -200hPa ÷ +200hPa | 1Pa (0.01hPa) ± 10Pa绝对或测量值的 5% 10 秒
Tgas烟气温度 K型热电偶 -10 ÷ 1000°C | 0.1°C ± 2°C 10 秒
Tamb – 锅炉输入空气温度 PT500 电阻传感器 -10 ÷ 100°C | 0.1°C ± 2°C 10 秒
烟气流速 (选测) 间接, 借助皮托管和压强传感器 1 ÷ 50m/s | 0.1m/s 0.3m/s 绝对或测量值的 5% 10 秒
RH% – 相对湿度 SHT11 电容式聚合物传感器 (需要特殊探针) 5 ÷ 95% | 1% ± 5%绝对 10 秒

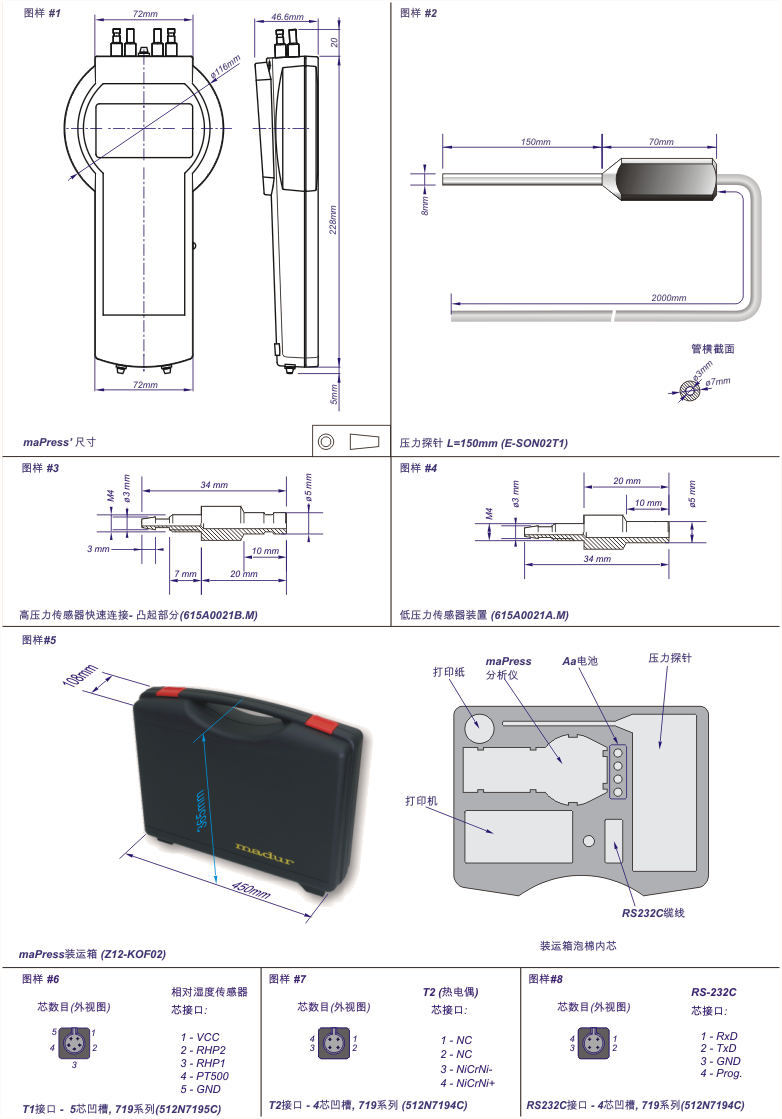

图样

图样

通过下表简单的四个步骤,选择分析仪所需的部件。 它允许选择主要结构部件,例如装箱类型或供电电压,烟气传感器等等。 有些元件,比如探针管应该分开选择。 被选择的构件会生成一个马杜代码列表,以确定所选的配置。 这些代码接下来可以发送给我们的销售工程师进行审核,进而获得报价。


Presenting prices principles

与maPress仪器一同提供的装置

  • 由HDPE制成携带箱用于仪器及其附件
  • 压力探针
  • 4*AA碱性电池
  • 2.5m长RS-232C通讯缆线与DB9凹槽连接器
  • 软件CD及程序和用户手册

补充设备 - 分开订购, 但对测量不可或缺

压力探针150mm

压力探针150mm

完整压力探针 L=150mm, 由不锈钢制成

订购代码:
E-SON02T1 (L=150mm)

压力探针150mm或 250mm附带测量温度的热电偶

压力探针150mm或 250mm附带测量温度的热电偶

完整压力探针(L=150mm或L=250mm,OD=8mm)由不锈钢制成,装配K型热电偶 与紧固锥,在线过滤器及2.0m长带4芯插头的烟气电缆线组成。

订购代码:
E-SON1200 (L=150mm)
E-SON1201 (L=150mm)

选配设备,备件及附件

便携式打印机及打印纸

便携式打印机及打印纸

便携式打印机(电池操作), 与分析仪通过HP-IR接口无线连接。 测量结果在58mm热敏打印纸上即时打印。打印机与4个Ni-MH可充电电池,电源适配器(用于电池充电)和一卷打印纸一起提供。

订购代码:
M20-2DHP2 – 打印机
V-THP5701 – 热纸卷

磁性支架

磁性支架

改装的电池盖内部安装有磁铁。这一磁性支架可将分析仪吸附在锅炉的金属壁上,使得分析仪工作更加简单。代替标准电池盖。与固定螺钉一起提供。

订购代码:
Z12-MAGN-HOLD

人造革保护套

人造革保护套

人造革软保护套(只装分析仪)在运输过程中保护分析仪。

订购代码:
M12-ETUI1

橡胶保护壳

橡胶保护壳

特殊的橡胶保护壳,保护分析仪免于碰撞。

订购代码:
Z12-RUBBER-01

环境温度传感器

环境温度传感器

PT500环境温度传感器接在3m长缆线上用于测量锅炉进气口温度。

订购代码:
Z12-SENS-TEMP

相对湿度及环境温度探针

相对湿度及环境温度探针

相对湿度及环境温度测量探针
不适合在烟囱内部测量(工作温度高达120度)

订购代码:
Z12-SON-HUM

皮托管

皮托管

皮托管用于间接测量烟气流速(与分析仪差压传感器一同测量)。 管长基本只有一种。皮托管的2m长烟气管道连接它到分析仪。

订购代码:
Z00-PITOT-5002
Z00-PITOT-8002

RS232C到USB转换器

RS232C到USB转换器

2.5m长缆线用于连接分析仪(其RS232C接口)到PC电脑的USB接口(当PC没有装配COM接口时尤其必要)。

订购代码:
Z12-USB-ADAP

蓝牙通讯模块

蓝牙通讯模块

模块连接到分析仪RS232C接口,允许与PC电脑通过蓝牙代码连接。

订购代码:
Z12-BLUE-TOOTH

AA碱性电池或Ni-MH Aa可充电电池

AA碱性电池或Ni-MH Aa可充电电池

碱性电池, 1.5V, 尺寸AA。

订购代码:
590E0150A.M

可充电电池 Ni-MH, 1.2V, 尺寸AA, 2000mAh (或更好)。

订购代码:
590D1216A.M

请注意可充电电池需要外部充电器(不能在分析仪内部充电)。

压力测试包

AA碱性电池或Ni-MH Aa可充电电池

压力测试包允许进行气动元件或天然气设施的泄露检测。

订购代码:
Z02-LEAK-TEST-KIT
