Photon 便携式烟气分析仪

Photon 便携式烟气分析仪

Photon 是一款最先进的烟气分析仪. 它可装配多达6个红外传感器及3个电化学传感器。大彩色VGA显示屏用于显示数据,压缩闪存盘用于存储结果(以一个数据库格式存储). 装有Windows CE操作系统的PC-104工业级别计算机管理整个分析仪。
Photon配备了最有效的烟气预处理器,可以创建完全专业的气体分析系统, 满足最严格的要求和标准。
有最重视质量和性能的客户推荐。

PDF

主要特性

  • 双重热稳定:整个外壳的稳定和每个单独的红外传感器稳定,这种方法提供最好的热稳定(精度为0.01°C),短暂的预热时间(30 ÷60min) 和最好的红外传感器精度。
  • 最多6个红外传感器及3个电化学传感器。
  • 与专业的烟气预处理器—PGD-100搭配使用。
  • 大尺寸-6.4", 高分辨率-VGA(640x480),带有触控板的彩色显示屏。
  • 带有Windows CE 操作系统的PC-104工业级计算机。
  • 高级算法控制分析仪工作,如预热、交叉灵敏度值补偿、响应时间等所有影响品质和性能的参数。
  • 多种额外参数的测量:温度(环境、烟气)、压力(大气,压差),流速(在皮托管的帮助下),经过设备的流量控制以及更多。
  • 计算所有燃烧参数如:烟囱损失、燃烧效率、过量空气系数、露点温度以及更多。
  • 通过RS232C和以太网接口与电脑进行通讯交流。
  • 两个USB接口用于连接商业外部设备(鼠标,键盘)以及Photon附件(模拟输出/输入)。
  • 可选的附加组件:模拟输出(8通道),模拟输入(8通道)模块。
  • 可选的便携式打印机。
  • 存储在数据库中的结果-可以以图表的格式查看整个测量期,创建测量报告,导出数据到csv文件以及更多。
  • 用于客户和对象信息的数据库。

一套完整的Photon气体分析仪操作准备

1_1

前板视图

前板视图

电气接口

电气接口

界面示例

界面示例

1. 常规参数

尺寸 (W x H x D) 500mm x 395mm x 173mm
重量 14kg ÷ 18kg
盒材料 铝包木材
防护等级 IP20
操作条件 温度: 10°C ÷ 50°C, 相对湿度: 5% ÷ 90% (不冷凝)
储存温度 -20°C ÷ +55°C
电源供应: 输入 | 最大功耗 115 or 230VAC | 150W
操作系统 Windows CE 5.0
显示屏 6.4” VGA (640x480)
数据储存: 类型 | 容量 压缩闪卡 | 最大4GB
外部仪器接口(USB盘, 鼠标, 键盘) 2x USB
PC电脑通讯接口 RS-232C, RJ45 (以太网)
预热时间 90min最多
预热温度 约为单元外部空气温度18°C以上
最大外部温度漂移不会影响预热温度 ±5°C

2. 烟气成分测量

下表显示了传感器/量程的组合。请注意在一个仪器中最大允许烟气传感器数目为6个红外传感器和3和电化学传感器 – 参见 订购指南.

成分 方式 量程 | 分辨率 精度 时间 (T90) 符合
O2 – 氧气 电化学传感器 20.95% | 0.01% ± 0.1% 绝对或测量值的 5% 45 秒 ISO 12039,
CTM-030
O2 – 氧气 电化学, 分压 20.95% | 0.01% ± 0.1% 绝对或测量值的5% 45 秒 ISO 12039,
CTM-030
O2 – 氧气 电化学, 分压 25% | 0.01% ± 0.1% 绝对或测量值的5% 45 秒 ISO 12039,
CTM-030
O2 – 氧气 电化学, 分压 100% | 0.1% ± 0.1%绝对或测量值的5% 45 秒 ISO 12039,
CTM-030
O2 – 氧气 顺磁传感器 25% | 0.01% ± 0.1% 绝对或测量值的5% 45 秒 EN 14789, OTM-13
O2 – 氧气 顺磁传感器 100% | 0.1% ± 0.1% 绝对或测量值的5% 45 秒 EN 14789, OTM-13
CO – 一氧化碳 红外传感器 20 000ppm | 1ppm ± 3ppm绝对或测量值的3% 45 秒 EN 15058, Method 10
CO – 一氧化碳 红外传感器 10% | 0.01% ± 0.3%绝对或测量值的3% 45 秒 EN 15058, Method 10
CO – 一氧化碳 红外传感器 100% | 0.1% ± 0.3%绝对或测量值的3% 45 秒 EN 15058, Method 10
CO2 – 二氧化碳 红外传感器 5% | 0.01% ± 0.3% 绝对或测量值的3% 45 秒 ISO 12039, OTM-13
CO2 – 二氧化碳 红外传感器 25% | 0.01% ± 0.3% 绝对或测量值的3% 45 秒 ISO 12039, OTM-13
CO2 – 二氧化碳 红外传感器 100% | 0.1% ± 0.3% 绝对或测量值的3% 45 秒 ISO 12039, OTM-13
CH4 – 甲烷 红外传感器 5% | 0.01% ± 0.3% 绝对或测量值的3% 45 秒
CH4 – 甲烷 红外传感器 25% | 0.01% ± 0.3% 绝对或测量值的3% 45 秒
CH4 – 甲烷 红外传感器 100% | 0.1% ± 0.3% 绝对或测量值的3% 45 秒
NO – 一氧化氮 红外传感器 1 000ppm | 1ppm ± 3ppm绝对或测量值的3% 45 秒 ISO 10849, Method 7E
NO – 一氧化氮 红外传感器 5 000ppm | 1ppm ± 3ppm绝对或测量值的3% 45 秒 ISO 10849, Method 7E
NO2 – 二氧化氮 红外传感器 1 000ppm | 1ppm ± 3ppm绝对或测量值的 3% 45 秒 ISO 10849, Method 7E
NO2 – 二氧化氮 电化学传感器 1 000ppm | 1ppm ± 5ppm绝对或测量值的5% 60 秒 CTM-022
SO2 – 二氧化硫 红外传感器 1 000ppm | 1ppm ± 3ppm传感器或测量值的3% 45 秒 ISO 7935, Method 6C
SO2 – 二氧化硫 红外传感器 5 000ppm | 1ppm ± 3ppm传感器或测量值的3% 45 秒 ISO 7935, Method 6C
H2S – 硫化氢 电化学传感器 1 000ppm | 1ppm ± 5ppm绝对或测量值的5% 70 秒
H2 – 氢气 电化学传感器 2 000ppm | 1ppm ± 10ppm绝对或测量值的5% 50 秒
H2 – 氢气 电化学传感器 20 000ppm | 1ppm ± 10ppm绝对或测量值的5% 70 秒
H2 – 氢气 热导传感器 10% | 0.1% ± 0.5%绝对或测量值的5% 45秒
H2 – 氢气 热导传感器 25% | 0.1% ± 0.5%绝对或测量值的5% 45秒
H2 – 氢气 热导传感器 50% | 0.1% ± 0.5% 绝对或测量值的5% 45秒
H2 – 氢气 热导传感器 100% | 0.1% ± 0.5%绝对或测量值的5% 45秒
N2O – —笑气 红外传感器 2 000ppm | 1ppm ± 3ppm绝对或测量值的3% 45 秒 ISO 21258
CHF3 – 氟仿 (冷却剂R23) 红外传感器 2.5% | 0.01% ± 0.3%绝对或测量值的3%. 45 秒
VOC – 挥发性有机化合物 PID 光电离传感器 100ppm | 1ppm ± 5ppm绝对或测量值的5% 120秒 Method 21
VOC – 挥发性有机化合物 PID 光电离传感器 1 000ppm | 1ppm ± 5ppm绝对或测量值的5% 120秒 Method 21

3. 其他测量 / 计算结果

变量 方式 量程 | 分辨率 精度 时间 (T90)
Tgas – 烟气温度 K型热电偶 -10 ÷ 1000°C | 0.1°C ± 2°C 10 秒
Tgas – 烟气温度 S型热电偶 -10 ÷ 1500°C | 0.1°C ± 2°C 10 秒
Tamb – 锅炉输入空气温度 PT500 电阻传感器 -10 ÷ 100°C | 0.1°C ± 2°C 10 秒
分压 硅压阻式压力传感器 -25hPa ÷ +25hPa | 1Pa (0.01hPa) ± 2Pa绝对或测量值的5% 10 秒
烟气流速 间接, 借助皮托管和压力传感器 1 ÷ 50m/s | 0.1m/s 0.3m/s绝对或测量值的5% 10 秒
Lambda λ – 过剩空气数目 已计算 1 ÷ 10 | 0.01 测量值的± 5% 10 秒
qA – 烟囱损失 已计算 0 ÷ 100% | 0.1% 测量值的± 5% 10 秒
Eta η – 燃烧效率 已计算 0 ÷ 120% | 0.1% 测量值的± 5% 10 秒
IL – 不完全燃烧 已计算 0 ÷ 100% | 0.01% 测量值的± 5% 10 秒

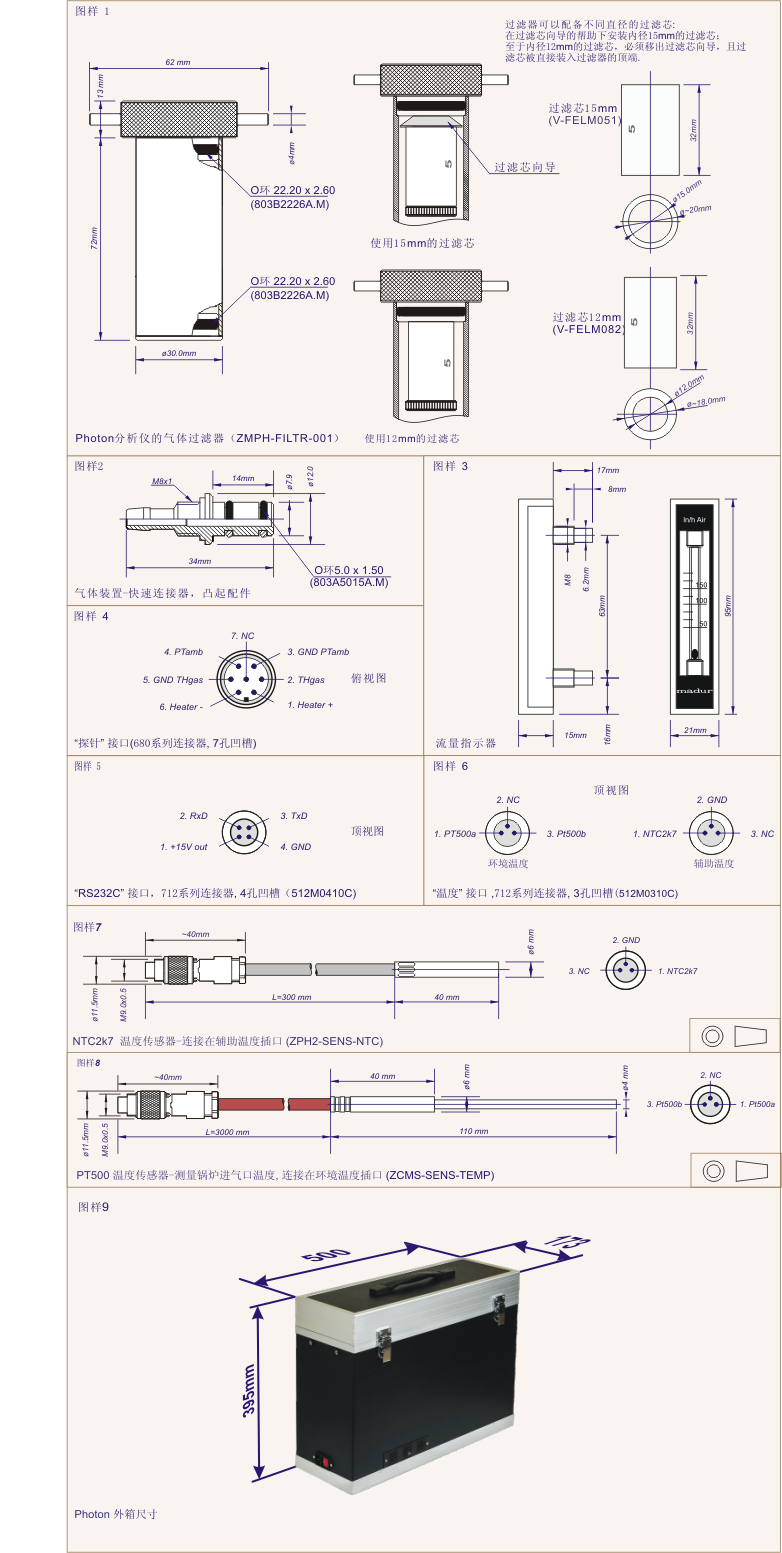

图样

图样

通过下表简单的四个步骤,选择分析仪所需的部件。 它允许选择主要结构部件,例如装箱类型或供电电压,烟气传感器等等。 有些元件,比如探针管应该分开选择。 被选择的构件会生成一个马杜代码列表,以确定所选的配置。 这些代码接下来可以发送给我们的销售工程师进行审核,进而获得报价。


Presenting prices principles

与设备一起提供的分析仪标准配置

  • 3m 电源线(带有可选的插头类型)
  • 带有冷凝槽和过滤芯单个气体过滤器(孔径5µm)
  • 带有300mm电缆线的环境温度传感器
  • 带有DB9凹槽接口的 2.5m RS-232C通讯电缆线
  • 带有程序和手册的软件CD
  • 用于探针支架的快速接头(3个)
  • Photon ↔ PGD-100 电通信电缆
  • Photon ↔ PGD-100 气管连接

可选的设备及配件

PGD-100 烟气预处理器

PGD-100 烟气预处理器

单独订购这个配件,但它必须与分析仪一起工作。
Photon分析仪只“关心”分析样气。不过,这样的样气必须首先被适当地处理好。为此,Photon通常与强大的PGD-100烟气预处理器搭配使用。
Photon通过2.5m电缆与PGD-100进行通讯交流和控制PGD-100.样气通过2.5m聚乙烯管被传输。

订购代码:
请见 PGD-100干燥器 订购指南

加热管

加热管

单独订购这个配件,但它必须与分析仪一起工作。
带有加热气体过滤器的加热管提供样气到分析仪的处理模块。
加热管有M30x1螺纹连接以固定烟气探针,另一末端有磁性快速连接器和电接口连接分析仪。
加热管标准长度是3m,也有其他长度可选。
加热管装备有一个便携包。

订购代码
请见 加热管 订购指南

烟气探管

烟气探管

单独订购这个配件,但它必须与分析仪一起工作。
可替换的烟气探管安装在带有M30x1固定件的探针支架上。
它有用于测量烟气温度的K型热电偶(在有些配置中是S型)和一个螺纹固定锥。加上探针支架是一套完整的烟气探针。
有许多可选的探管,它们的不同之处是长度和工作温度。
为了工作效率,建议拥有不同的探管以能适应不同的测量地点。

订购代码:
请见 烟气探针 订购指南

环境温度传感器

环境温度传感器

这个环境温度传感器位于一个3m电缆上,用来测量锅炉进气口空气温度。

订购代码:
Z40P-SENS-TEMP – 带有3m长电缆的传感器

热稳定温度传感器

热稳定温度传感器

NTC2k7 带300mm电缆的温度传感器是用于测量周围的空气温度。它为Photon的热稳定设定最佳目标温度。 它的一端与辅助温度插口 (一些设备中没有标注这个插口)连接,另一端(NTC2K7传感器的头部)安装在分析仪的盖子上。 为了计算某些以环境温度为依据的参数,Photon通常通过 3米PT500传感器(锅炉进气口温度传感器)读取温度, 如果Photon没有安装这种PT500传感器,那么就可以通过NTC2K7获取数据。

订购代码:
ZPH2-SENS-NTC – 传感器 NTC2k7 带 300mm 线缆 (灰色)

皮托管

皮托管

皮托管用于间接测量烟气流速(使用分析仪上的差压传感器来测量)
少数皮托管长度是可用的。皮托管有2m的气管用于连接自己和分析仪。

订购代码:
Z00-PITOT-5002 – 带有连接气管的500mm皮托管
Z00-PITOT-8002 – 带有连接气管的800mm皮托管

模拟输出模块

模拟输出模块

可选配带有8个电流和8个电压分别通电的输出模块。此模块安装设备的盖子里, 被连接到Photon的USB接口。

订购代码:
ZPH2-ANA-OUT

模拟输入模块

4_8

可选配带有8个电流和8个电压输入的模块。此模块安装设备的盖子里, 被连接到Photon的USB接口。

订购代码:
ZPH2-ANA-IN

带有USB电缆线的马特尔便携式打印机

模拟输入模块

小巧、便携式的、电池供电的打印机用于与Photon分析仪一起使用,必须被连接到Photon的USB接口。

订购代码:
MPH-PRINT1 – Martel MCP-8810,带有USB接口的热敏打印机
ZPH2-PRINTER-USB-KAB – 用于连接打印机和分析仪的USB电缆线

Photon ↔ PGD-100 电通信电缆

Photon ↔ PGD-100 电通信电缆

2.5m通讯电缆用于连接PGD-100气体干燥器和Photon分析仪,作为Photon的配件。

订购代码:
ZMPH-KAB-RS232

Photon ↔ PGD-100 气管

Photon ↔ PGD-100 气管

2.5m长气管用于连接PGD-100气体干燥器和Photon分析仪, 其两端均有快速连接器, 作为Photon的配件。

订购代码:
Z10-GAS-CON-02
