温度传感器

除其他事項外,madur分析儀可以測量溫度(氣體,環境)。 這樣的測量是用適當的傳感器進行:

  • 氣體溫度的測量與安裝在氣體探頭(探頭管+探頭支架或加熱管)熱電偶
  • 環境溫度由安裝在分析儀的殼體或探頭手柄(取決於設備上)傳感器進行測量。

當需要的環境溫度的更精確的測量,然後外部溫度傳感器被考慮。

外部環境溫度傳感器

環境空氣溫度(或者更確切地說,鍋爐的進氣溫度)是用於許多燃燒參數的計算參數。
它被用來確定例如堆棧損失,燃燒效率等
當需要這些參數的計算精度高,那麼基本環境傳感器(通常是氣體探頭插頭內安裝)是不夠的。s
外部溫度傳感器,具有3m導線可以靠近入口點,或什至內部的它被安裝,提供了溫度測量的最佳精度。

有三種類型的溫度傳感器可供選擇:

  1. PT500傳感器的手持式設備
  2. PT500傳感器更大的便攜式和固定式分析儀
  3. 數字探頭的溫度和相對濕度(RH)的測量

PT500溫度傳感器可以另外配備適當的持有者。有兩個可能的選項:

  1. 可以連接到鍋爐中的金屬部件的磁性夾持器
  2. 錐形保持器,它允許在空氣流中浸泡溫度傳感器在鍋爐的入口,直接使用。

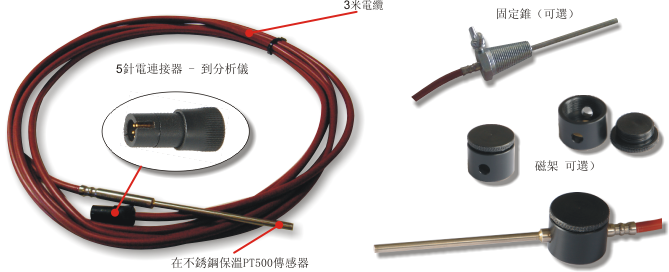

A. PT500溫度傳感器的 GA-12 / GA-12plus / maPress 分析儀

PT500_A

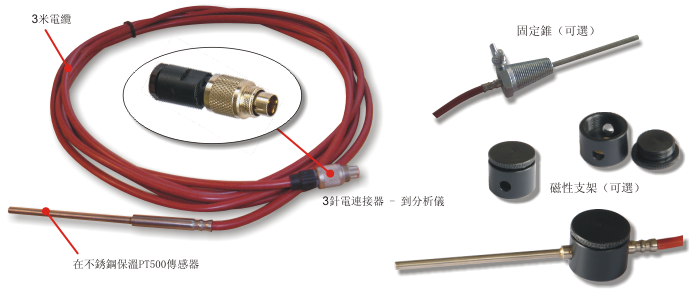

B. PT500溫度傳感器,用於其它設備 (GA-21plus, GA-40Tplus, GA-60. Photon, maMoS,CMS-7)

PT500_B

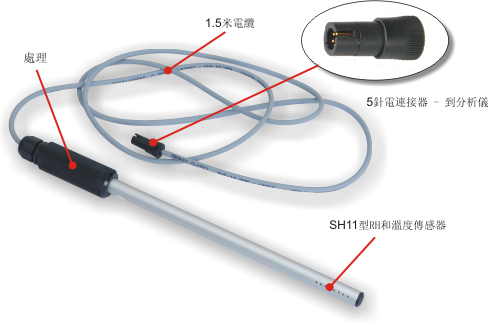

C. 相對濕度和溫度傳感器

中時,除了環境溫度的測量,也相對濕度測量是必需的情況下,我們提供了相對濕度和環境溫度探測器。
該探針可以僅使用的環境條件下測量的,並且是因為它的最高工作溫度,這是不足夠的堆棧內的測量, 120°C.

RH

A. 的PT500温度传感器, GA-12, GA-12plus, maPress - 图样 #1

传感器类型 PT500, 双缆线
缆线长度: L 3000mm
传感器尖端材料 不锈钢绝缘
浸入深度 70mm
传感器尖端直径 4mm
操作温度(传感器尖端) -50°C ÷ +180°C
操作温度(缆线) -50°C ÷ +120°CC
储存温度 -50°C ÷ +60°C
恒温(T90) ~10s (水中)
精度等级(依据EN0751) B
电插头类型 5芯, 凸出, Binder 719系列及等效 (参见图样 #4)

B. 其他仪器(GA-21plus, GA-40Tplus, GA-60, Photon, maMoS, CMS-7)的PT500温度传感器 - 图样 #2

缆线长度L   300mm (短版) 或
3000mm (长版)
电插头类型 3芯,凸出, Binder 712 系列及等效 (参见图样 #5)
所有其他数据与 A 版相同

C. GA-12, GA-12plus, maPress 的相对湿度及环境温度探针 – 图样 #3

传感器类型 SH11 数字传感器
缆线长度: L 1500mm
传感器尖端材料 铝及PVDF盖
探针尖端长度 244mm
探针尖端直径 10mm
电插头类型 5芯, 凸起, Binder 719系列或等效 (参见图样 #4)
测量范围 -40°C ÷ 120°C | 0÷100相对湿度
分辨率 0.01°C | 0.1 相对湿度
精度 ±0.4°C | ±3 相对湿度

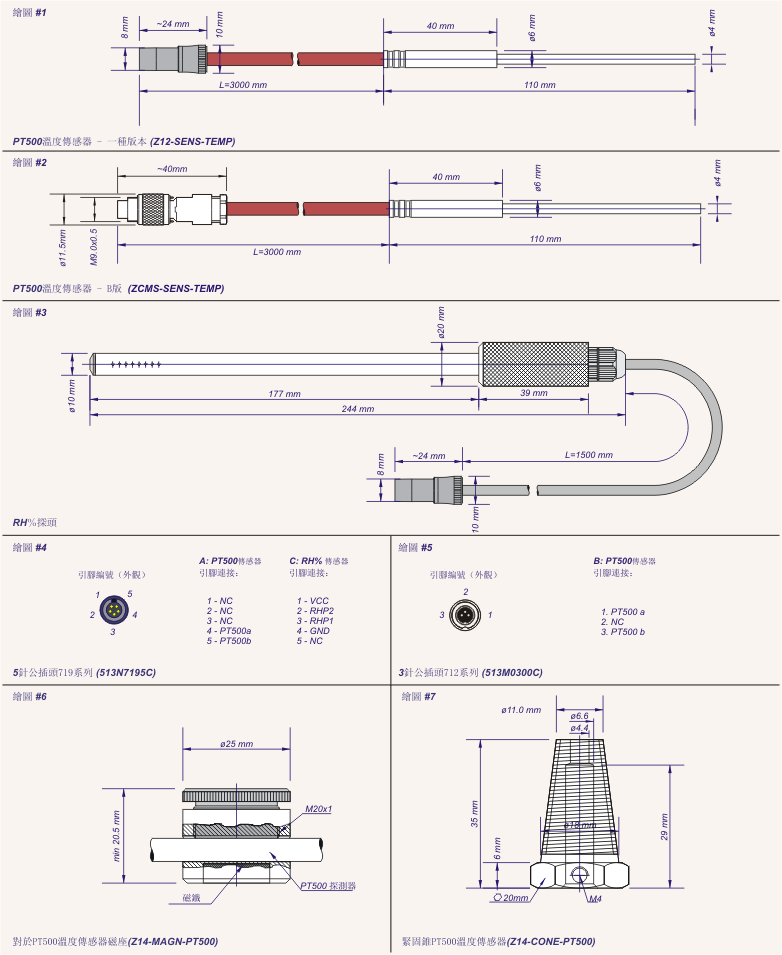

图样
