PGD-100

PGD-100 – 烟气预处理单元

PGD-100 烟气预处理器的作用是去除样气中的烟尘、颗粒物及冷凝物,通过处理的样气即干燥又干净。
气体预处理器的使用对于烟气分析仪的测量十分必要。

PDF

主要特征

烟气预处理器单元包含:

  • 气体探针管。
  • 初始加热过滤器。
  • 输送气体样品到干燥模块的加热管。
  • 一或二个干燥模块。
  • 清洁干燥气体样品的终端过滤器。
  • 气泵。
  • 冷凝物泵(只有当PGD-100配备了具有peltier元器件的冷凝干燥器时才提供)。
  • 为分析仪提供干净空气的通风阀门。

干燥模块为:Nafion交换器或基础冷凝单元。

干燥器通过RS-232接口接收分析仪的调整设置,并传递自身状态和错误到分析仪。

PGD-100

前板视图

前板视图

气体与电插口

气体与电插口

现有配置的示意图

單一的Nafion®乾燥器

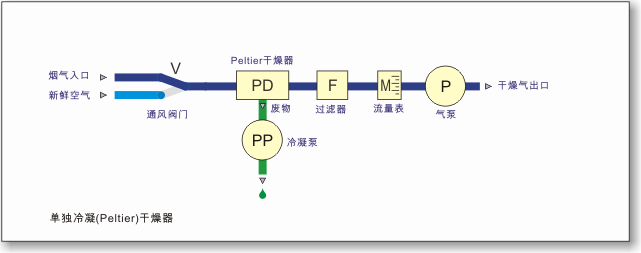

單路凝露佩爾蒂埃機

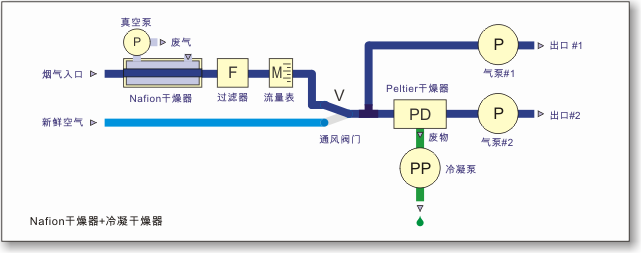

的Nafion®乾燥器+冷凝烘乾機

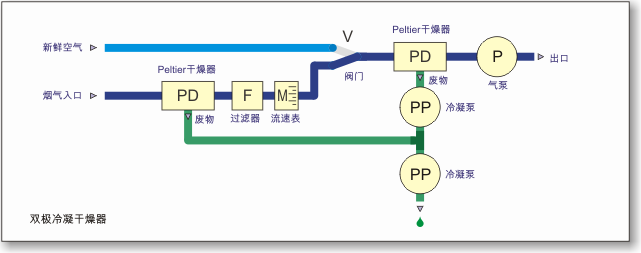

雙冷凝烘乾機

样例截屏

样例截屏

1. PGD-100 烟气干燥器内置单个冷凝干燥器

尺寸 (W x H x D) 500mm x 340mm x 150mm
重量 12kg ÷ 13kg
箱材料 铝包木材
防护等级 IP20
操作条件 温度: 0°C ÷ 50°C, 相对湿度: 5% ÷ 90% (不冷凝)
干燥器类型 基于Peltier 冷凝元件及风扇 (12VDC 电源)
干燥方式 通过快速冷却冷凝水
冷却温度 0°C ÷ 20°C
操作预备时间 5分钟
储存温度 0°C ÷ 60°C
用于有效干燥最大烟气流
(烟气输入温度. 100°C且相对湿度 100%)
100l/h
烟气过滤器: 数量 | 材料 2 | PA – 身体, PC – 盖子, viton – 密封
过滤芯: 长度 | ID | OD | 材料 | 孔尺寸 32mm | 12mm or 15mm | 18mm or 20mm | PE | 5 μm
清除冷凝物 内置蠕动泵
蠕动泵容量 38ml/min
电源供应: 输入 | 最大功耗 230VAC | 40W (不带加热管)
加热管温度 +180°C 电稳定
加热管温度滞后 ~ 5°C
加热管长度 3m (选配5m或10m)
加热管电源输入 | 最大功耗 230V AC | 1000W
加热管热电偶缆线 K型 (S型选配)

2. PGD-100烟气干燥器内置单一Nafion®干燥器

重量 9kg ÷ 10kg
干燥器类型 基于Nafion®交换器
干燥方式 水份传输通过Nafion®膜由分压驱动---一级动力反应
冷凝温度 n/a
操作预备时间 1 分钟
在Nafion® 圈中压强下 ~500mbar
其他所有数据都与第一部分样

3. PGD-100烟气干燥器内置Nafionsup>® 干燥器和冷凝干燥器

重量 11kg ÷ 12kg
干燥器类型
出口1:  Nafion® 交换器
出口2: Peltier 冷却元素及风扇 (12VDC供应)
干燥方式
出口1:  水份传输通过Nafion®膜由分压驱动---一级动力反应
出口2: 通过快速冷却冷凝水
冷却温度
出口1: n/a
出口2: 0°C ÷ 20°C
操作预备时间 5分钟
其他所有数据都与第一和第二部分一样

4. PGD-100烟气干燥器内置双级冷凝干燥器

重量 12kg ÷ 13kg
冷却温度 第一干燥器: 恒温, 约 +1°C, 输出烟气露点约+4°C
第二干燥器:0°C ÷ 20°C
预备操作时间 5分钟
其他所有数据都与第一部分一样

图样

Drawings

通过下表简单的四个步骤,选择分析仪所需的部件。 它允许选择主要结构部件,例如装箱类型或供电电压,烟气传感器等等。 有些元件,比如探针管应该分开选择。 被选择的构件会生成一个马杜代码列表,以确定所选的配置。 这些代码接下来可以发送给我们的销售工程师进行审核,进而获得报价。
