GA-60

GA-60 便携式烟气分析仪

它是马杜最大的装配电化学传感器的分析仪。
可装配最多7个电化学传感器和3个红外传感器。
GA-60有一个大的(320*240)图像LCD显示屏,并具有背光功能。它还有一个可插入sd卡的数据记录器,用来储存检测结果,以及一个适用于标准纸张(非热能)的嵌入式条带打印机。

分析仪提供以下两种版本:

  1. 具有基本配置的分析仪,但不配备气体干燥器,可以与探头支架和气体探针共同工作。它可以配备一个带有加热管的PGD-100气体干燥器。
  2. 配备了一个内嵌式电解质型气体干燥器和加热管--该配置尤其适用于测量对水分高度敏感的气体或者易被水影响的气体(SO2, HCl, NO2, Cl2).

PDF

主要特征

  • 最多可以配备7个电化学传感器
  • 配有至多三个红外传感。
  • 有内嵌式58mm规格的条带图像式打印机。
  • 可以测量气体和环境温度,视情况可以装配8个额外的温度感应器输入接口。
  • 内置的可充电电池最多可工作8小时(用于装备了探头夹和探测管的基本配置分析仪)。
  • 额外的具有冷凝槽的气体过滤器(装在盖子上)。
  • 差压传感器--用于测量烟囱通风情况和流速(需要借助皮托管)。
  • 具有烟尘测量程序。
  • 模拟输出(4-20mA/ 0-10V)--可选的。
  • 具有sd卡的数据记录器用于存储结果。
  • 可计算许多额外参数
  • 配有气体校准固件。

对于 A 型分析仪:

  • 需与马杜标准探头夹和探针管一起使用。
  • 可以与完整尺寸的气体干燥器(比如PGD-100)一起使用。

对于 B 型分析仪:

  • 内置的电解质型干燥器配有蠕动泵用于清除凝结。
  • 提供加热管驱动。
  • 可以与配备了内嵌式加热气体滤清器的加热管以及标准M30x1管件一起工作,适用于所有带有K型探针的气体探头。

完整的可操作的GA-60分析仪 (A版 - 无内置烟气干燥器)

GA-60

前板视图 (A型)

GA-60

烟气和电接口

GA-60

屏幕样例

GA-60

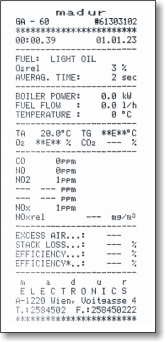

样例输出

GA-60

1. 常见参数

A版 (无内置干燥器)

尺寸 (W x H x D) 500 x 395 x 173mm
重量 (无附件) 12.2 ÷ 13.2 kg
箱材料 镀铝胶合板
防护等级 IP20
操作条件 温度: 10°C ÷ 50°C, 相对湿度: 5% ÷ 90% (不凝结))
储存温度 -20°C ÷ +55°C
电源供应: 输入 | 最大功耗 115VAC 或 230VAC | 90W (无加热管
电池: 类型 | 工作时间 | 充电时间 铅酸, 可充电 3x6V / 4.5Ah | 16h | 12h
数据内存: 类型 | 尺寸 | 结果数目 SD闪卡 | max 4GB | 无限大
显示屏 图形式 LCD 320 x 240, 及明暗调节功能和背光功能
打印机 高速点阵式, 图形打印机 为 2.25” (57.5 ± 0.5mm) 普通纸
烟气泵 | 烟气流 隔膜泵, 最大2l/min (及自动流速控制) | 90l/h (1.5l/min)
CO传感器反吹泵 隔膜泵, 最大1.5l/min
PC电脑通讯接口 RS-232C
烟气过滤 内置终端过滤器及可替换过滤芯

B版 (带内置Nafion® 干燥器))

重量 (无附件) 13.7 ÷ 14.7 kg
烟气过滤 1. 加热管内的加热过滤器
2. 终端过滤器 (干燥器之后)可替换过滤芯

2. 内置烟气干燥器, 加热管驱动, 加热管

只与B版有关 (带内置Nafion® 干燥器)

干燥器类型 基于 Nafion® 交换器
干燥方式 局部蒸汽差压使Nafion® 膜驱动输水–一级动能反应
有效干燥最大烟气流 100 l/h
加热管温度 +120°C 电稳定
加热管温度滞后 ~ 5°C
加热管长度 3m (可选择5m或10m)
加热管功耗 360W (最大)
加热管热电偶缆线 K型(可选择S型)

3. 烟气成分测量

下表显示了所有传感器/量程组合。请注意一台仪器中最多可安装7个电化学传感器和3个红外传感器 – 参见 订购指南

成分 方式 量程|分辨率 精度 时间(T90) 符合
O2 – 氧气 电化学传感器 20.95% | 0.01% ± 0.1% 绝对或测量值的5% . 45 秒 ISO 12039, CTM-030
O2 – 氧气 电化学, 分压传感器 20.95% | 0.01% ± 0.1%绝对或测量值的5% 45 秒 ISO 12039, CTM-030
O2 – 氧气 电化学, 分压传感器 25.00% | 0.01% ± 0.1% 绝对或测量值的5% 45 秒 ISO 12039, CTM-030
O2 – 氧气 电化学,分压传感器 100.00% | 0.1% ± 0.1%绝对或测量值的5% 45 秒 ISO 12039, CTM-030
CO – 一氧化碳 电化学传感器 4 000ppm | 1ppm ± 5 ppm绝对或.测量值的5% 45 秒 ISO 12039, CTM-030
CO – 一氧化碳 电化学传感器 20 000ppm | 1ppm ± 5 ppm绝对或.测量值的5% 45 秒 ISO 12039, CTM-030
CO – 一氧化碳 电化学传感器 10% | 0.001%ppm ± 0.005%绝对或测量值的5% 45 秒 ISO 12039, CTM-030
CO – 一氧化碳 电化学, 及H2补偿 4 000ppm | 1ppm ± 5 ppm 绝对或测量值的5% 45 秒 ISO 12039, CTM-030
CO – 一氧化碳 红外传感器 10% | 0.01% ± 0.05% abs. or 5% rel. 45 秒 EN 15058
CO – 一氧化碳 红外传感器 100% | 0.1% ± 0.5% abs. or 5% rel. 45 秒 EN 15058
CO2 – 二氧化碳 红外传感器 5% | 0.01% ± 0.5%绝对或测量值的5% 45 秒 ISO 12039
CO2 – 二氧化碳 红外传感器 25% | 0.01% ± 0.05%绝对或测量值的5% 45 秒 ISO 12039
CO2 – 二氧化碳 红外传感器 100% | 0.1% ± 0.5% 绝对或测量值的5% 45 秒 ISO 12039
CH4 – 甲烷 红外传感器 5% | 0.01% ± 0.5% 绝对或测量值的5% 45 秒
CH4 – 甲烷 红外传感器 25% | 0.01% ± 0.5% 绝对或测量值的5% 45 秒
CH4 – 甲烷 红外传感器 100% | 0.1% ± 0.3% 绝对或测量值的3% 45 秒
NO – 一氧化氮 电化学传感器 1 000ppm | 1ppm ± 5 ppm绝对或测量值的5% 45 秒 EN 50379, CTM-022
NO – 一氧化氮 电化学传感器 5 000ppm | 1ppm ± 5 ppm绝对或测量值的5% 45 秒 EN 50379, CTM-022
NO2 – 二氧化氮 电化学传感器 1 000ppm | 1ppm ± 5 ppm绝对或测量值的5% 60 秒 EN 50379, CTM-022
SO2 – 二氧化硫 电化学传感器 2 000ppm | 1ppm ± 5 ppm绝对或测量值的5% 45 秒 EN 50379
SO2 – 二氧化硫 电化学传感器 5 000ppm | 1ppm ± 5 ppm绝对或测量值的5% 45 秒 EN 50379
H2S – 硫化氢 电化学传感器 1 000ppm | 1ppm ± 5 ppm绝对或测量值的5% 70 秒
H2 – 氢气 电化学传感器 2 000ppm | 1ppm ± 10ppm abs. or 5% rel. 50 秒
H2 – 氢气 电化学传感器 20 000ppm | 1ppm ± 10ppm绝对或测量值的5% 70 秒
H2 – 氢气 热导传感器 10% | 0,1% ± 0,5%绝对或测量值的5% 45 秒
H2 – 氢气 热导传感器 25% | 0,1% ± 0,5%绝对或测量值的5% 45 秒
H2 – 氢气 热导传感器 50% | 0,1% ± 0,5%绝对或测量值的5% 45 秒
H2 – 氢气 热导传感器 100% | 0,1% ± 0,5%绝对或测量值的5% 45 秒
CL2 - 氯气 电化学传感器 250ppm | 1ppm ± 5 ppm绝对或测量值的5% 60 秒
HCl - 氯化氢 电化学传感器 100ppm | 1ppm ± 5 ppm绝对或测量值的5% 70 秒
N2O - —笑气 电化学传感器 2 000ppm | 1ppm ± 10 ppm绝对或测量值的5% 45 秒 ISO 21258
CHF3 – 氟仿 (冷却剂R23) 红外传感器 2.5% | 0.01% ± 0.05%绝对或测量值的5% 45 秒
SO2 – 二氧化硫 红外传感器 1% | 0.01% ±0.05%绝对或测量值的5% 45 秒
NO2 – 二氧化氮 红外传感器 1 % | 0.01% ± 0.05%绝对或测量值的5% 45 秒
VOC – 挥发性有机化合物 PID 光电离传感器 100ppm | 1ppm ± 5 ppm绝对或测量值的5% 120 秒 Method 21
VOC – 挥发性有机化合物 PID 光电离传感器 1000ppm | 1ppm ± 5 ppm绝对或测量值的5% 120 秒 Method 21

4. 其他测量 / 计算结果

变量 方式 量程 | 分辨率 精度 时间 (T90)
Tgas – 烟气温度 K型热电偶 -10 ÷ 1000°C | 0.1°C ± 2°C 10 秒
Tgas – 烟气温度 S型热电偶 -10 ÷ 1500°C | 0.1°C ± 2°C 10 秒
Tamb – 锅炉进气口温度 PT500电阻传感器 -10 ÷ 100°C | 0.1°C ± 2°C 10 秒
分压 硅压阻压强传感器 -25hPa ÷ +25hPa | 1Pa (0.01hPa) ± 2Pa 绝对或测量值的5% 10 秒
烟气流速 间接,带皮托管或压强传感器 1 ÷ 50m/s | 0.1m/s 0.3m/s 绝对或测量值的5% 10 秒
Lambda λ – 剩余空气系数 已计算 1 ÷ 10 | 0.01 测量值的± 5% 10 秒
qA – 烟囱损失 已计算 0 ÷ 100% | 0.1% 测量值的± 5% 10 秒
Eta η – 燃烧效率 已计算 0 ÷ 120% | 0.1% 测量值的± 5% 10 秒

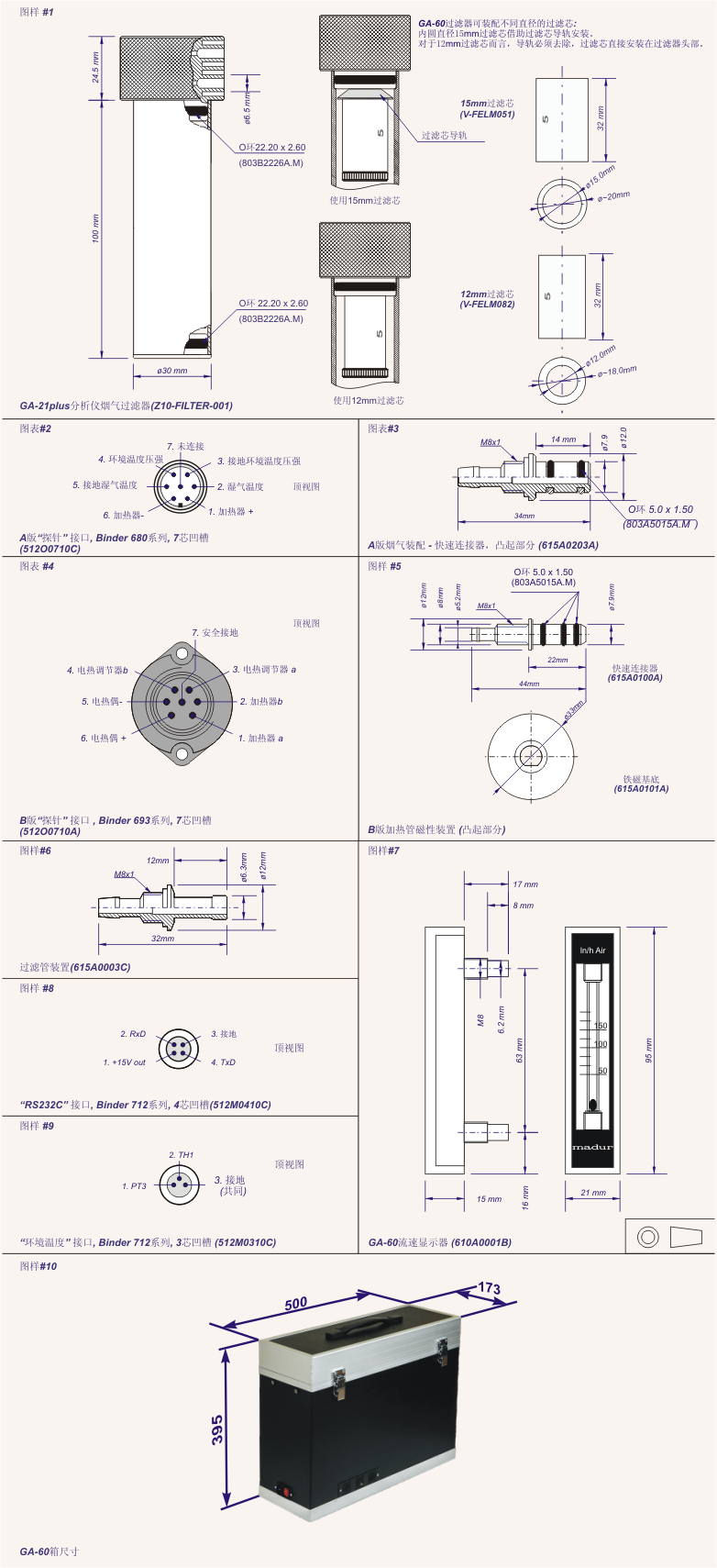

图样

图样

通过下表简单的四个步骤,选择分析仪所需的部件。 它允许选择主要结构部件,例如装箱类型或供电电压,烟气传感器等等。 有些元件,比如探针管应该分开选择。 被选择的构件会生成一个马杜代码列表,以确定所选的配置。 这些代码接下来可以发送给我们的销售工程师进行审核,进而获得报价。


Presenting prices principles

与分析仪一同提供的标准配件

  • 3m长缆线(具有可选择插头类型)。
  • 烟尘测试过滤纸比较刻度。
  • 烟气过滤器及冷凝槽和可替换过滤芯 (孔尺寸 5µm)。
  • 流速显示表。
  • 数据记录器及2GBSD卡。
  • 2.5m长RS232C通讯缆线及DB9凹槽接口。
  • 软件及程序和用户手册。
  • 压力传感器快速连接器(2pc.)。
  • 额外的环境温度传感器。

补充设备 - 分开订购,但对分析仪工作不可或缺

探针支架

探针支架

这一元件分开订购,但对分析仪工作不可或缺!
只适合 A版 GA-60 (无内置干燥器)。
与一根可替换探针一起组成一个完整的用于抽取烟气样品的烟气采样装置。
它是末端带有快速连接器的单独烟气管以及末端连有7芯插头的电缆线。
烟气探针管装有一个M30x1紧固栓。
在电连接器中有一个PT500传感器用来测量环境温度。
探针支架可以装配一个在线过滤器及一个冷凝槽(过滤器输入孔尺寸为 20µm)。
探针支架有两种类型:

  1. 加热版(有一个卡槽装过滤纸用于烟尘测试)
  2. 不加热版(不可能执行烟尘测试)

订购代码:
参见 探针支架 部分

加热管

加热管

这一元件分开订购,但对分析仪工作不可或缺!
只适合B版GA-60(配有内置NAFION干燥器) ,代替探针支架。
加热管配备加热烟气过滤器提供烟气样品至分析仪预处理模块。
软管装有M30x1螺纹接口用于固定烟气探针管。另一端装有磁性快速连接器和电接口与分析仪连接。
软管的标准长度为3m,有其他长度可订购。
一个携带包连同软管一同提供。

订购代码:
参见 加热管 部分

烟气探针管

烟气探针管

这一元件分开订购,但对分析仪工作不可或缺!
可替换烟气探针管安装在备有M30*1的探针支架。
它具有K型热电偶(在某些布局中是S型)用于测量烟气温度及一个螺纹固定锥,与探针支架一起组成一个完整的烟气探针。
有许多探针管。它们有不同的长度和工作温度可供选择。
为了提高工作效率,推荐购买不同的烟气管以适应各种测量地点。.

订购代码:
参见 烟气探针 部分

选配设备

环境温度传感器

A环境温度传感器

环境温度传感器安装在3m长缆线上用于测量锅炉进气口温度。
在基础配置中,环境温度是由安装在探针支架手柄连接处的传感器测量的。

订购代码:
Z40P-SENS-TEMP

皮托管

皮托管

皮托管用于间接测量烟气流速(使用分析仪分压传感器测量)。
管长基本只有一种,皮托管有2m长的管子连接它到分析仪。

订购代码:
Z00-PITOT-5002
Z00-PITOT-8002

RS232C到 USB转换器

RS232C到 USB转换器

2.5m长缆线用于连接分析仪(它的RS232C接口)到PC电脑的USB接口(当PC未配备COM接口时尤其有用)

订购代码:
Z40P-USB-ADAP

蓝牙通讯模块

蓝牙通讯模块

模块连接到分析仪的RS232C接口,允许与PC电脑通过蓝牙通讯连接。

订购代码:
Z40P-BLUE-TOOTH
