加热过滤器

加热过滤器

在线烟气测量系统的首要条件是无干扰操作和长时间保修间隔。 由于分析仪经常在严峻环境下工作:有毒,腐蚀性强和重度污染,烟气样品的适当状态是首要要求。 对于这些应用,马杜的烟气加热过滤器是一个解答,它给烟气分析仪提供烟气样品的合适预处理并保护烟气分析仪精密脆弱的成分。 加热过滤器是作为整个样品系统的一部分,为和马杜在线式烟气探针及加热管一起工作而设计的。不过,由于其通用连接器和独立电源供应,过滤器单独工作也同样成功。

主要特征

  • W烟气中存在的水与气态成分反应生成酸,经常具有腐蚀性。 为了防止水冷凝及酸的形成,烟气温度必须保持在露点以上。 由于过滤器能够加热,使这一条件得以满足。 保持烟气温度在露点以上不仅阻止有害酸的形成,最重要的是,保证了能够与水反应的气体测量起来不受干扰。
  • 通过过滤套管很方便插入过滤器 (可清洗,由烧结不锈钢制成). 在接触过滤芯的同时, 维护人员可以清除附着在内的灰尘/烟尘。
  • 与马杜采样系统共同合作(加热管,在线式探针管)。
  • 与外部系统的合作 - 过滤器的通用连接端 - 不锈钢管, OD=10mm -可以夹紧,例如接头套管或 DK-Lok连接器。

加热烟气过滤器 (在线式探针及加热管)

加热烟气过滤器 (在线式探针及加热管)

烧结不锈钢制成过滤成分

烧结不锈钢制成过滤成分

1. 常规参数

尺寸 (H x W x D) 193mm x 122mm 122mm
重量 2kg ÷ 3kg
外壳材料 铝, 阳极氧化
烟气通道材料 不锈钢 (装置, 过滤器箱), 硅橡胶 (密封)
储存温度 -20°C ÷ 60°C
操作条件 温度: -20°C ÷ 40°C, 相对湿度: 5% ÷ 90% (不冷凝)
电源: 输入 | 最大功耗 15V交流 或230V交流 | 100W
过滤器: 材料 | OD | ID | 长度| 孔尺寸 Siperm R (烧结不锈钢) | 30mm | 26mm | 90mm | 25µm
烟气接口: 类型 |材料 DK-Lok DFSN-10M | 不锈钢
预热时间 10分钟
最佳过滤器温度 ~130°C

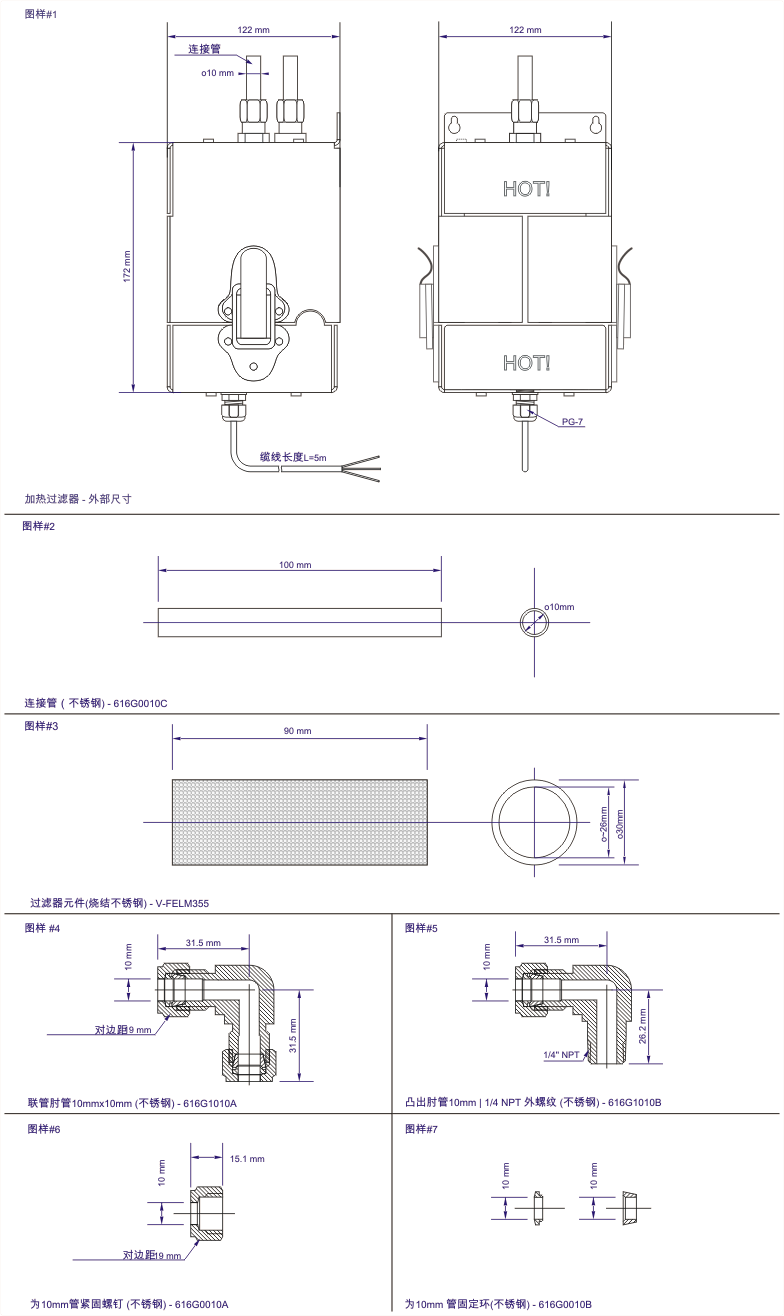

图样

图样

通过下表简单的四个步骤,选择分析仪所需的部件。 它允许选择主要结构部件,例如装箱类型或供电电压,烟气传感器等等。 有些元件,比如探针管应该分开选择。 被选择的构件会生成一个马杜代码列表,以确定所选的配置。 这些代码接下来可以发送给我们的销售工程师进行审核,进而获得报价。


Presenting prices principles

加热过滤器同仪器一同提供的标准配置

  • 加热过滤器及2个烟气接口(光滑10mm管)。
  • 过滤器已被调整适应所选择的电源电压(115V或 230V交流)并提供 5m缆线 (无插头)。
  • 另外, 过滤器配有两个不锈钢管 (长度=100mm, OD=10mm) 来连接过滤器处理装置。
  • 同时, 提供过滤器芯, 由烧结不锈钢制成(90mm x 30mm)。

选配装置和备件

过滤芯

过滤芯

过滤芯是由烧结不锈钢制成,可反复清洗。

订购代码:
V-FELM355

V环封口

V环封口

V-20封口由Viton橡胶制成 - 加热过滤器备件。

订购代码:
805A0020A

O环 76mm x 4mm

O环 76mm x 4mm

O环 76mmx4mm由EPDM橡胶制成 - 加热过滤器备件。

订购代码:
803B7640A

肘管 #1

4_4

联管肘管10mm x 10mm
对于加热过滤器连接安装程序,或加热管有用 。

订购代码:
616G1010A

肘管 #2

肘管 #2

凸起肘管 10mm | 1/4 NPT 外部螺纹
对于加热过滤器连接安装程序,或紧固螺钉有用。

订购代码:
616G1010B

紧固螺栓10mm

紧固螺栓10mm

10mm管紧固螺栓 - 加热过滤器备用部件。

订购代码:
616G0010A

10mm管紧固环

10mm管紧固环

安装10mm管的2个紧固环。

订购代码:
616G0010B
