气体探针支架

气体探针支架

气体探针支架和一个可替换探针管一起组成一个完整的气体探针。
它有一根电气缆线连接分析仪与探针管。
另外它装配有一个附带烟气过滤器的冷凝容器。
所有探针支架都有一个标准的M30*1凹槽接口用来连接探针管。
探针支架有两种类型:

  1. 加热型,有一个烟尘测量槽;
  2. 不加热型(不能进行烟尘测量)。

A. 用于 GA-12plus的探针支架

用于 GA-12plus 烟气分析仪的探针支架带有较细烟气管(ID=3.25mm)和电缆线,电缆线末端配有4芯插头(Binder712型)。
插头没有内置环境温度传感器。烟气管末端没有快速连接器用于连接分析仪。对于装有在线过滤器的版型,推荐使用有5µm孔的过滤器输入。

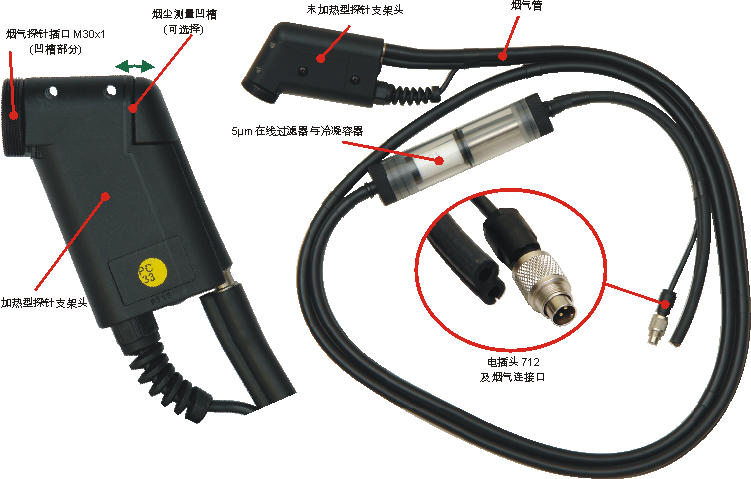

用于 GA-12plus的探针支架

B. 用于其他仪器的气体探针支架

用于其他所有分析仪的探针支架(除 GA-12plus) 外)具有较粗烟气管(ID=5.0mm)和电缆线,电缆线末端接有7芯插头(binder581型)。
插头内置一PT500环境温度传感器。烟气管末端接有快速连接器(凹槽,ID=8.0mm)。对于装有在线过滤器的版型,推荐使用有20µm孔的过滤器输入

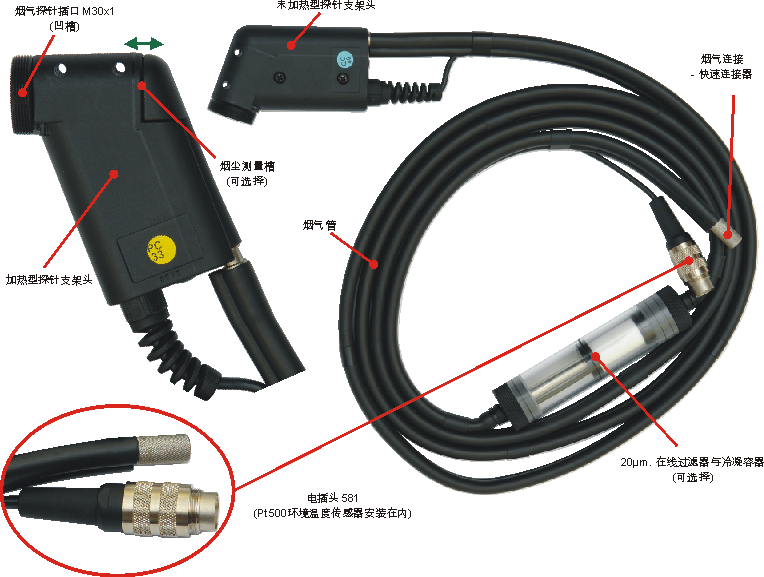

用于其他仪器的气体探针支架

A. 用于 GA-12plus的烟气探针支架

探针装置类型 M30x1 – 凹槽部件 (参见以下图样 #8)
双管总长 (电与烟气接口) 2.1m
烟气管ID | 典型喷嘴 OD 3.25mm (参见以下图样 #3) | 4mm
管末端 平管
内置加热器与槽口用于烟尘测试 选配 - 参见 订购指南
选配加热器:类型 |最大功率 | 稳定温度 PTC 电阻加热器 | 30W | ~45°C
电热偶补偿缆线类型 K-型或S型 – 参见 订购指南
在线烟气过滤器及冷凝容器
在线式烟气过滤器芯:材料 | ID | 长度 | 孔尺寸 PE | ID=12mm | OD=18mm | L=32mm | 5µm
电插头类型 4芯, 凸出, Binder 712 系列或等效 (参见 订购指南 #6)
插头内环境温度传感器

B. 其他仪器的烟气探针支架

探针装置类型 M30x1 – 凹槽部件 (参见以下图样 #8)
L – 双管总长度 (电和烟气接口) 3.0m
烟气管 ID | 典型喷嘴OD 5.0mm (参见以下图样 #4) | 6mm
管末端 凹槽快速接口 ID=8mm (参见以下图样 #5)
内置加热器与槽口用于烟尘测试 选配 – 参见订购指南
选配加热器: 类型 | 最大功率 | 稳定温度 PTC 电阻加热器| 30W | ~45°C
热电偶补偿缆线类型 K型或 S型 – 参见 订购指南
在线烟气过滤器及冷凝容器 选配 – 参见 订购指南
选配在线式烟气过滤器芯: 材料 | ID | 长度 | 孔尺寸 PE | ID=12mm | OD=18mm | L=32mm | 20µm
电插头类型 7芯, 凸起 Binder 581系列或等效 (参见图样 #7)
安装在插头内的环境温度传感器 是的, PT500传感器

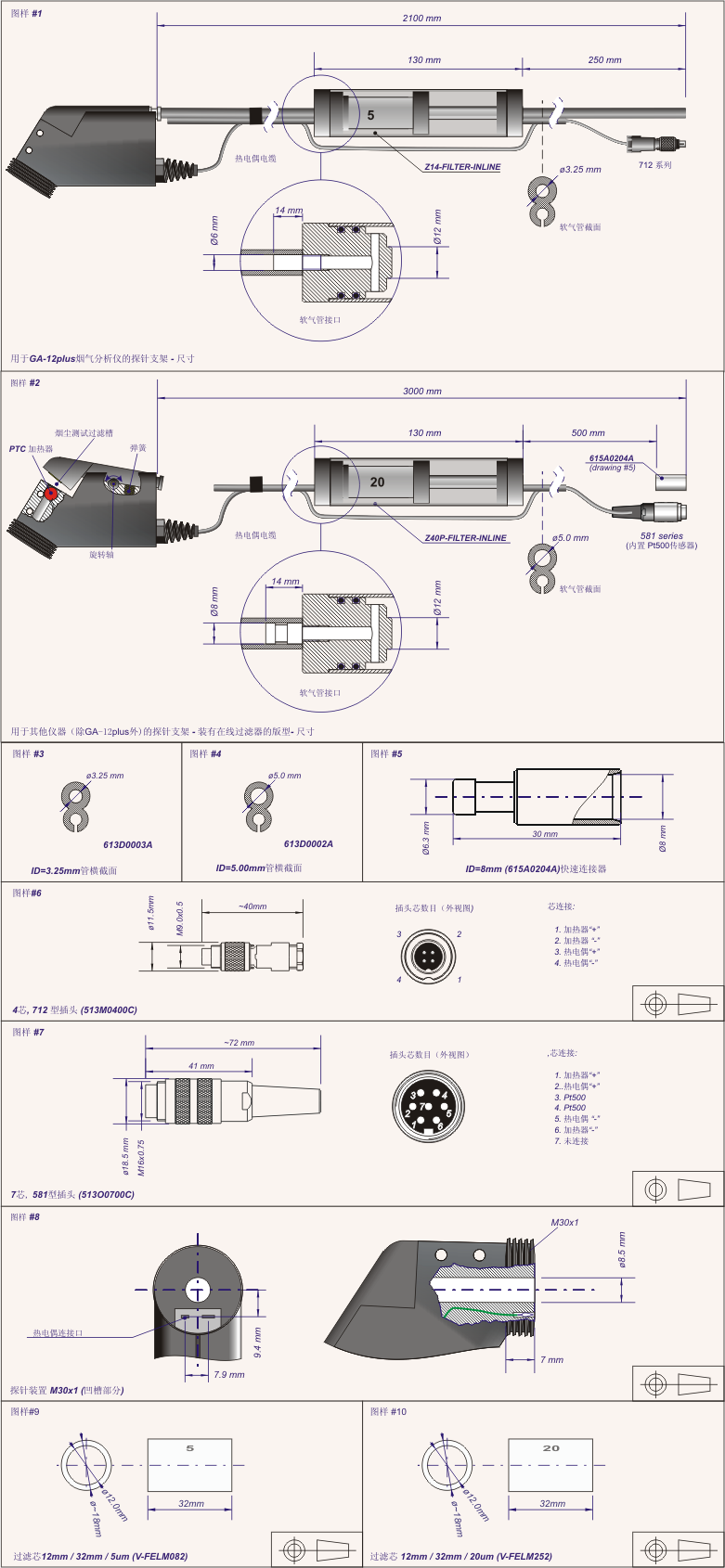

图样

图样

通过下表简单的四个步骤,选择分析仪所需的部件。 它允许选择主要结构部件,例如装箱类型或供电电压,烟气传感器等等。 有些元件,比如探针管应该分开选择。 被选择的构件会生成一个马杜代码列表,以确定所选的配置。 这些代码接下来可以发送给我们的销售工程师进行审核,进而获得报价。


Presenting prices principles

将探针装到探针支架上

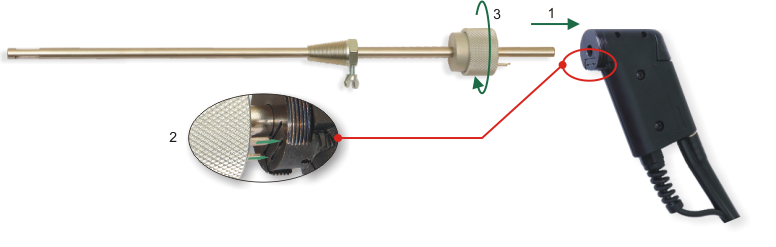

  1. 将探针管末端插入支架孔内并向内推直到它停止不动。
  2. 注意将热电偶芯轻轻滑入它们的位置不要弯曲。
  3. 拧紧探针管套。
将探针装到探针支架上

使用加热探针支架进行烟尘测试

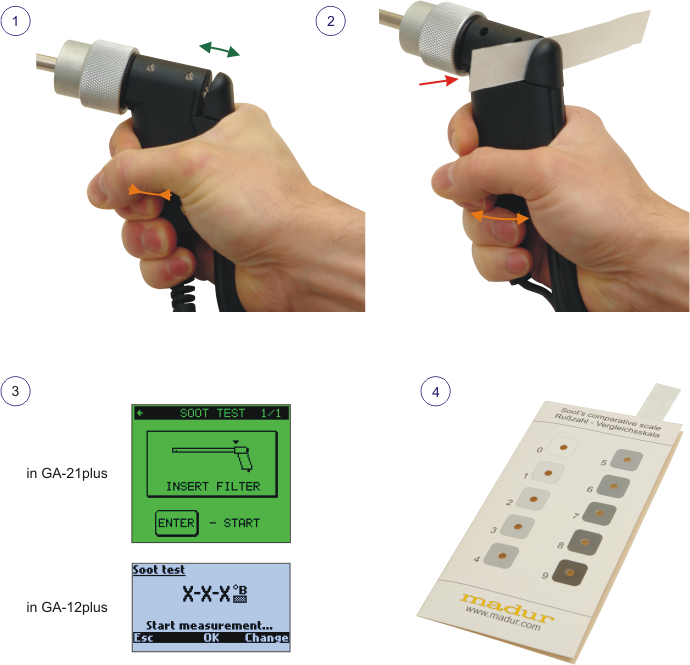

  1. 挤压探针手柄打开过滤凹槽。
  2. 将过滤纸滑入凹槽然后松开紧握。
  3. 在分析仪菜单中选择烟尘测试选项来进行测试。
  4. 当测试完成后将过滤纸与烟尘测量表进行比照。
使用加热探针支架进行烟尘测试
